铁岭冬季施工铺 HDPE 防渗膜，零下多少度不能热熔焊接？

铁岭属于辽北严寒地区，冬季气温低，HDPE 防渗膜低温变硬变脆，热熔焊接难度大幅上升，很容易出现外观看似焊好，实则虚焊、假焊，开春冻融后焊缝撕裂渗漏。膜材选用 GB/T17643-2011 全新料 GH-2S HDPE 膜，冬季焊接有明确温度管控红线。

一、温度划分标准

1、最佳施工区间：环境气温 5℃～35℃，HDPE 膜柔韧性好，熔融稳定，焊缝质量最容易把控。 2、低温可施工区间：-10℃ ～ 5℃，可以施工，但属于受限低温施工，不能直接按常温参数作业。

气温低于 5℃，规范要求焊接前必须对搭接膜面预热，调整焊机温度、降低行走速度，每批次开工前必须现场试焊，试焊样品做拉伸、气压检测合格后，方可大面积施工。搭接面不能有冰霜、积雪、潮气，一旦结冰，焊缝内部会形成气孔，造成渗漏漏气。 3、禁止大面积热熔焊接：环境气温低于 -10℃，不建议开展 HDPE 膜热熔焊接作业。 此时 HDPE 膜脆性显著增大，焊机热楔热量散失过快，两层膜很难充分熔合；焊接完成冷却过程中，焊缝收缩应力大，极易产生微裂纹，后期在冻土冻胀拉扯下直接开裂，环保验收风险极高。

注意：即使是全新料膜，零下 10℃以下焊接，后期焊缝失效概率会成倍增加，不推荐猪场粪污池、黑膜沼气池这类防渗气密项目冒险施工。

二、铁岭低温焊接必须落实的措施（0℃~-10℃区间）

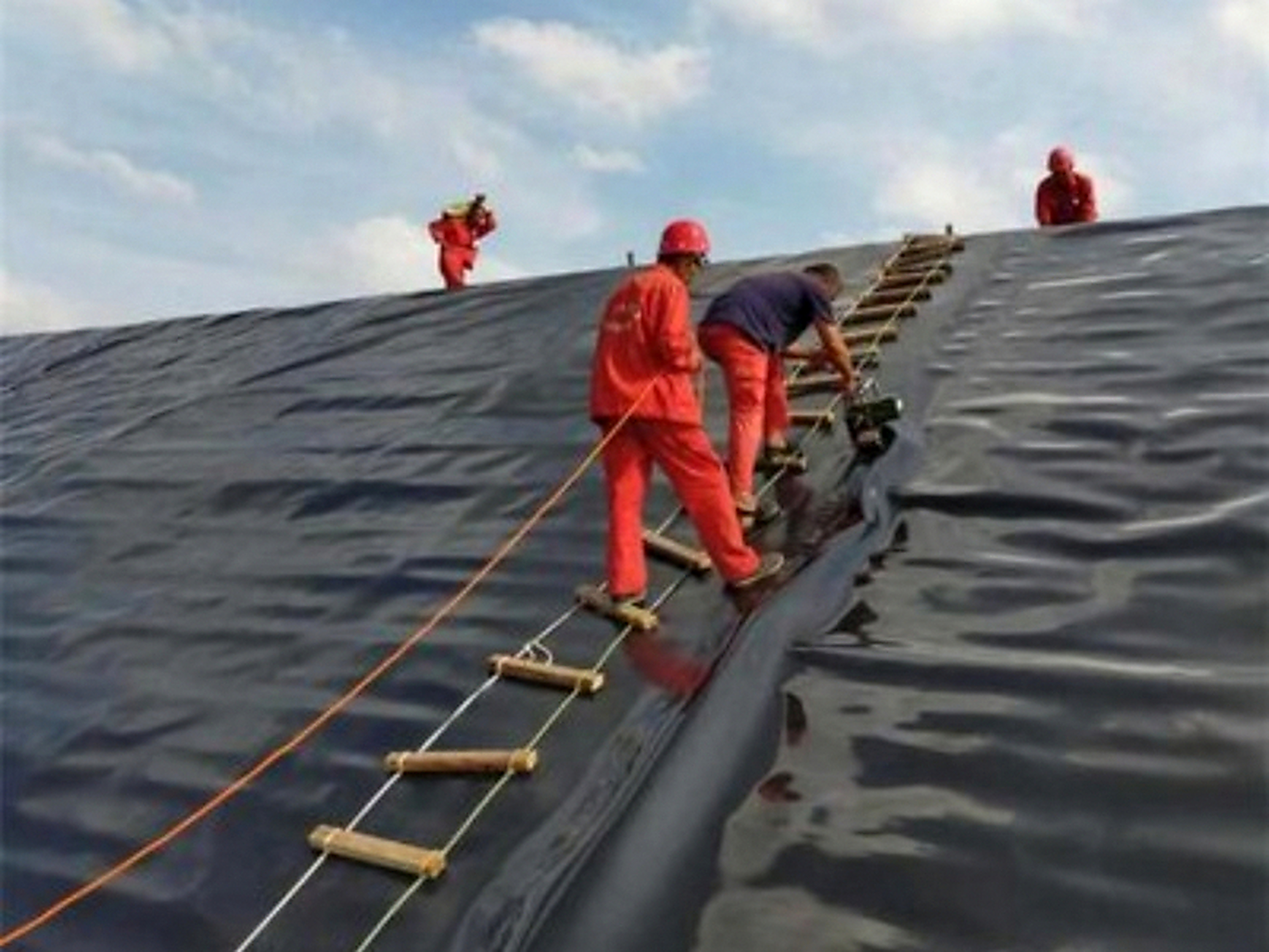

1、优先选中午气温最高时段施工（10 点至 15 点）；大风天气加快热量流失，同等温度下焊接难度更高，风速大于 5 级尽量停工。 2、膜材提前存放保温，不要长期露天堆放；焊接搭接区域用热风枪预热，把膜面温度提升至 10℃以上，清除冰霜、水汽。 3、上调焊机加热温度，降低行走速度；每焊接 20 米，做一次气压检漏；每天开工、气温变化后都要取样试焊。 4、铺设膜材预留更大伸缩褶皱余量，抵消低温收缩，防止焊缝被拉断。

三、常见误区提醒

❌误区 1：全新料 HDPE 膜耐低温，零下十几度随便焊。材料耐低温冲击≠低温可以顺利热熔焊接，熔融熔合是两回事。 ❌误区 2：肉眼看焊缝挤压平整就是合格。低温极易产生假焊，只能靠气压检测才能发现内部虚焊。 ❌误区 3：小面积修补可以忽略温度。沼气池、粪污池修补焊缝同样受力，低温修补焊缝依然容易开裂。

四、铁岭猪场施工建议

辽北冻土项目，优先安排在夏秋季节完成防渗铺设。如果工期紧张必须冬季施工，尽量控制施工环境温度不低于 - 10℃；低于 - 10℃建议暂停焊接，等气温回升再复工，避免来年开春出现渗漏返工，同时影响环保验收。完工后留存焊缝气压检测记录，作为验收资料。

德州市陵城区宇翔新材料有限公司，供应 GB/T17643-2011 全新料 HDPE 防渗膜，可提供铁岭冬季防渗膜焊接工艺指导，协助焊缝检测，配套全套验收资料。
