新民猪场防渗膜破损，不同破损大小修补方法？

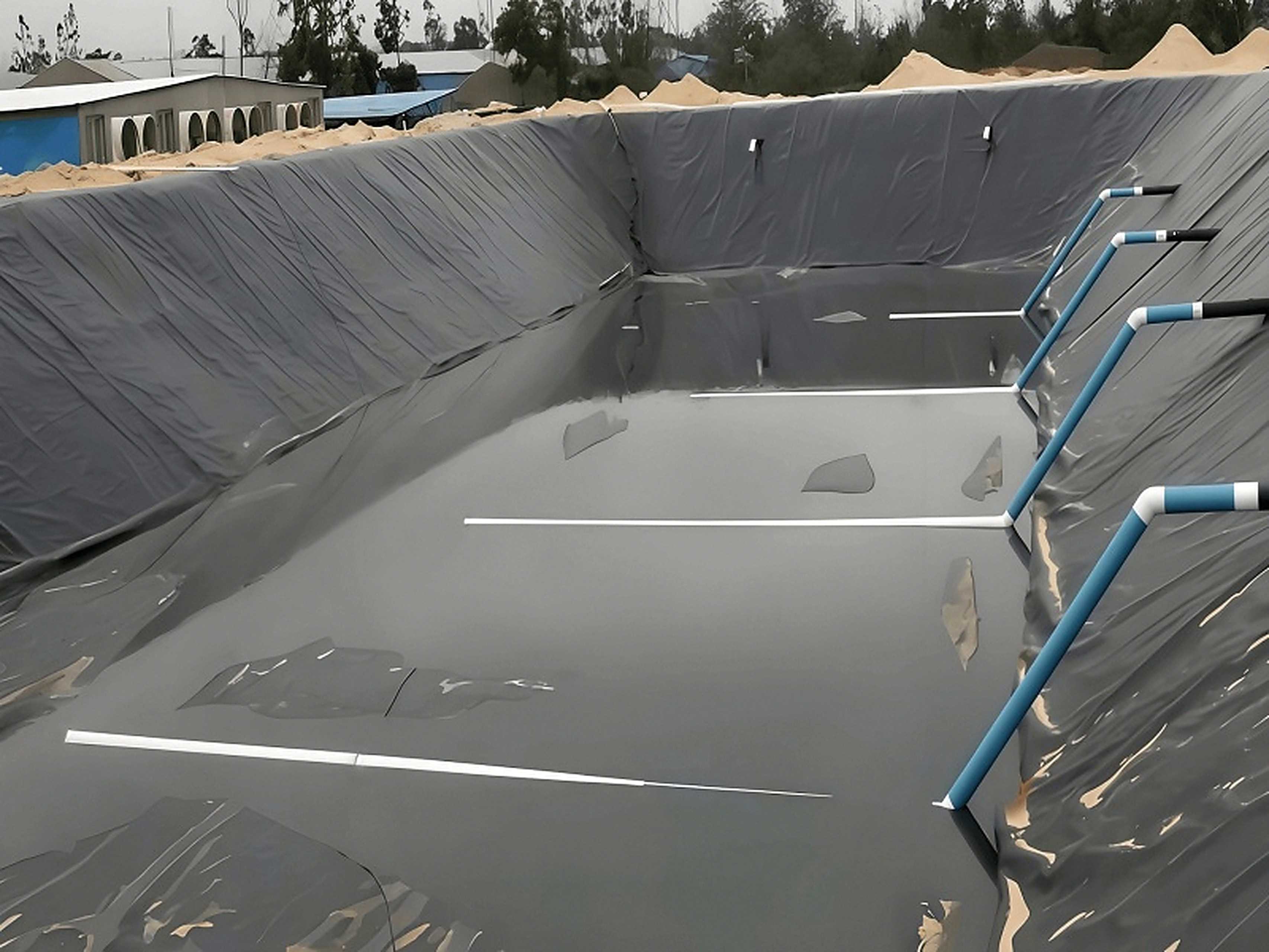

新民地区猪场防渗 HDPE 膜长期经受冬季冻胀、开春融沉，加上铲车、砂石穿刺，很容易出现孔洞、裂缝破损。不同破损尺寸对应的修补工艺不一样，如果修补方式选错，开春冻土形变很容易再次从修补位置开裂渗漏。新民猪场防渗膜主流采用 1.5mm 全新料 HDPE 膜，修补材料必须和原膜材质一致，禁止使用胶带、胶水简单粘贴，胶水在低温环境很快失效。

一、微小针孔破损（直径≤5mm，点状小孔）

适用场景：石子穿刺形成的单点小孔，没有延伸裂缝，膜周边无发白拉伸。 修补方法： 1、清理破损位置，打磨孔洞周边膜面，去除淤泥、氧化层，保持干燥干净；潮湿基面不能焊接。 2、裁剪圆形 HDPE 补丁，补丁直径大于孔洞边缘至少 10cm，圆角裁剪，避免尖角应力集中。 3、采用挤出焊枪沿补丁四周连续焊接，焊缝宽度不小于 10mm； 4、焊接冷却后，真空箱覆盖焊缝做肥皂水检漏，无气泡即为合格。

重点：补丁必须做成圆形，方形补丁四角容易在冻土形变下撕开。

二、中小型孔洞（直径 5mm～50mm）

适用场景：石块、器械刮破形成的洞，孔洞周边膜体完好，没有拉伸发白。 修补方法： 1、清理破损区域，把孔洞边缘毛边修剪平整，检查周边有没有隐性裂纹； 2、裁剪圆形 HDPE 补丁，补丁外延超出破损边缘≥15cm； 3、补丁底面、原膜表面打磨清洁，挤出焊连续满焊；如果场地条件允许，也可采用双缝热熔焊机焊接补丁外圈； 4、全部焊缝冷却后真空箱检漏。

三、长裂缝破损（裂缝长度＞5cm，无大面积膜体拉伸发白）

适用场景：冻胀、外力拉扯产生线性裂缝，裂缝两侧膜材完好，没有大面积发白。 修补方法： 1、裂缝两端向外多排查 10cm，确认没有隐性延伸裂纹；裂缝两端打小圆孔，防止裂缝继续延展撕裂； 2、裁剪长条 HDPE 补丁，补丁宽度大于裂缝两侧各 10cm，补丁两端做成圆弧； 3、挤出焊分段连续焊接，焊缝完整不间断； 4、整条焊缝全部真空箱检漏。

四、大面积撕裂 / 多处连片破损（膜拉伸发白、多处裂口，破损范围大于 0.5㎡）

适用场景：冻胀严重拉扯，膜面大面积发白、多条裂缝集中在一起。 修补方法： 这种情况单纯贴补丁可靠性差，冻土反复形变极易二次开裂。优先局部切除破损膜块，重新焊接新 HDPE 膜： 1、把整片老化、发白破损区域整体切除，切口修圆角； 2、裁剪同厚度全新 HDPE 膜嵌入，采用双缝热熔焊接，接缝位置做补强片； 3、新旧膜拼接焊缝、补强节点全部真空箱检漏； 4、完工静置观察，复查膜松弛余量，不能拉紧。

五、新民冻土区修补施工硬性要点

1、修补材料：必须采用和原膜相同材质 1.5mm 全新料 HDPE，禁止回收料膜做补丁，低温易脆裂； 2、施工环境：气温低于 5℃时，现场焊接要预热膜材；雨雪、潮湿基面禁止焊接施工； 3、预留形变余量：修补完成后的膜体不能拉紧，保留松弛褶皱，应对辽北冻胀融沉； 4、优先避开转角、坡脚、锚固边等应力集中位置，这些点位修补后再次破损概率更高；如果破损在转角，补丁尺寸需要加大，额外增加补强片。

六、修补验收与运维

每一处修补点位，焊接冷却之后必须真空箱肥皂水检漏，留存修补照片、检漏记录，归档作为环保资料。 每年开春融雪期巡检修补点位，观察补丁边缘有没有发白、脱焊；清掏粪污池禁止硬物刮擦修补区域。

七、常见误区

误区 1：小破洞用防水胶带粘贴就行。东北冬夏温差大，胶带很快老化脱落，粪污持续渗漏，环保核查风险高。 误区 2：补丁方形裁剪更省事。方形补丁四个角是应力集中点，冻土反复形变，很容易从角部撕开。

德州市陵城区宇翔新材料有限公司，供应符合 GB/T 17643-2011 国标全新料 HDPE 防渗膜，可上门勘测新民猪场粪污池氧化塘，现场破损修补、真空箱检漏，配套全套竣工资料用于环保复查。
