开原冬季低温铺防渗膜，膜材收缩怎么预留余量？

HDPE 防渗膜具备明显的热胀冷缩物理特性，开原冬季气温低，膜材运到现场之后整体温度偏低，膜处于收缩状态。如果冬季低温条件下把膜拉紧绷直铺设，来年气温回升膜体受热伸长还好；等到下一个冬季降温，膜再次收缩绷紧，加上冻土冻胀位移叠加，极易造成焊缝剥离、膜体撕裂，这是辽北冬季铺膜最容易踩的坑。预留伸缩余量核心思路：低温施工适度预留松弛褶皱，不强行拉伸，控制预留量，兼顾抗收缩与不堆积褶皱。

一、不同温度下伸缩余量预留标准（开原现场参考）

1、气温 5℃～10℃施工：整体预留 3% 左右松弛余量，膜面自然形成平缓褶皱，不要强行展平。 2、气温 0℃～5℃施工：冬季常见低温区间，预留 4%~5% 伸缩余量，边坡位置适当加大余量，边坡是收缩应力集中区域。 3、气温低于 0℃，不建议开展 HDPE 热熔焊接施工。膜材低温脆性上升，焊接容易产生隐性裂纹，同时膜收缩量大，褶皱很难控制，焊缝失效风险大幅增加。

余量不是越大越好，褶皱过多，后期粪污流动、冰雪挤压，褶皱位置反复弯折，会出现疲劳开裂。

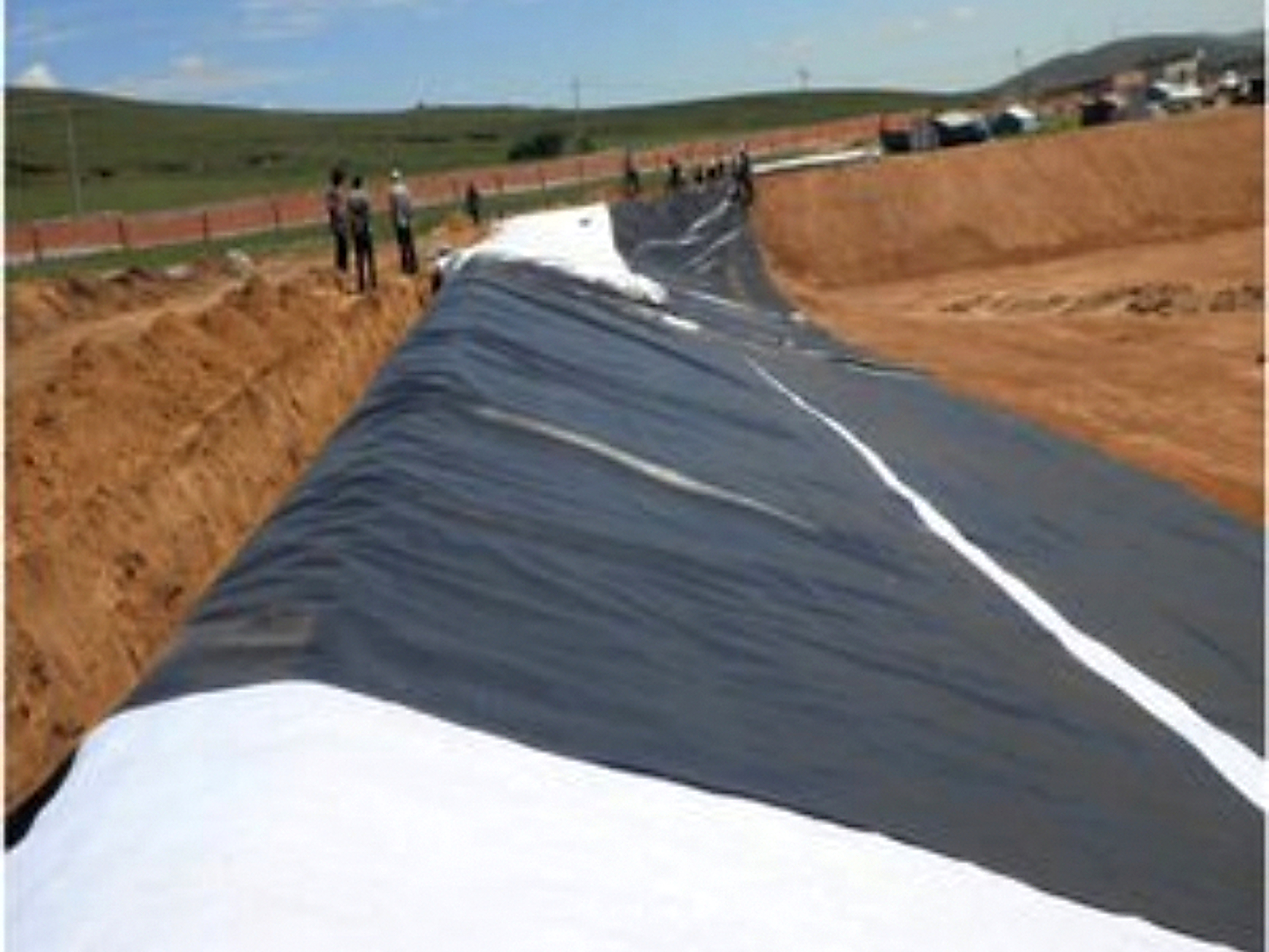

二、现场铺设实操方法

1、膜材现场回温处理。冬季膜材从室外货车卸下后，不要立刻展开铺设，堆放在避风场地静置一段时间，让膜材温度缓慢接近环境温度，避免膜内外温差过大，铺设后持续收缩。严禁在冰雪、霜冻覆盖的基面直接铺膜。 2、展膜自然松弛。展开 HDPE 膜之后，静置 15～30 分钟，让膜自由伸缩释放内应力，之后再进行搭接焊接，不要展开马上拉紧固定。 3、褶皱形态控制。预留褶皱为宽缓波浪形，褶皱高度控制在 5～10cm，均匀分布，不要出现窄而尖锐的死褶。池底、边坡转角、锚固槽周边，褶皱适当加密。 4、搭接宽度预留。低温焊接，膜后续收缩会缩小搭接宽度，搭接宽度常规 10cm，冬季施工搭接加宽至 10～12cm，防止收缩后搭接不足。

三、锚固施工配套要点（防止收缩拉脱）

1、坡顶锚固槽，膜翻边放入槽内，回填级配砂石，分层压实。锚固固定不要一次性拉紧锁死，先固定两端，中间自然松弛。 2、边坡高度较大的氧化塘，每隔一定高度设置中间锚固平台，分段抵消膜收缩应力，避免整幅膜收缩应力全部集中在坡顶锚固位置。 3、管道、池底转角节点，额外裁剪 HDPE 补强片焊接补强，这些位置膜收缩应力集中，容易开裂。

四、焊接工艺配套调整

冬季低温焊接，除了预留伸缩余量，焊机参数要做调整：适当提高焊枪温度、降低行走速度，保证焊缝充分熔合；焊接完成后，焊缝自然冷却，不要浇水、积雪快速降温，避免焊缝内部产生残余应力，后期收缩撕裂。全部焊缝完工后，做气压或者真空箱检漏。

五、运维巡检要点

每年入冬降温阶段，重点巡检膜面，查看褶皱是否被拉平、膜体有无拉伸发白；开春升温，查看褶皱堆积位置有没有弯折破损，及时处理隐患。

六、常见误区

误区 1：冬季铺膜，拉紧一点，夏天膜伸长就刚好。完全相反，冬天膜本身收缩，拉紧铺设，再次降温收缩，直接拉裂焊缝。 误区 2：余量留得越多越安全。褶皱过多，冰雪、土体挤压褶皱反复弯折，会造成膜疲劳破损，适量预留即可。 误区 3：只要预留褶皱，零下温度也可以施工。低于 0℃不推荐热熔焊接，膜低温脆性提升，焊缝容易产生肉眼看不见的隐性裂纹。

德州市陵城区宇翔新材料有限公司，供应符合 GB/T17643-2011 国标全新料 HDPE 防渗膜，可上门勘测开原猪场粪污池，根据施工环境温度，指导膜材伸缩余量预留、低温焊接施工，配套焊缝检测与竣工资料。
