开原猪场防渗膜焊缝，怎么现场自检是否合格？

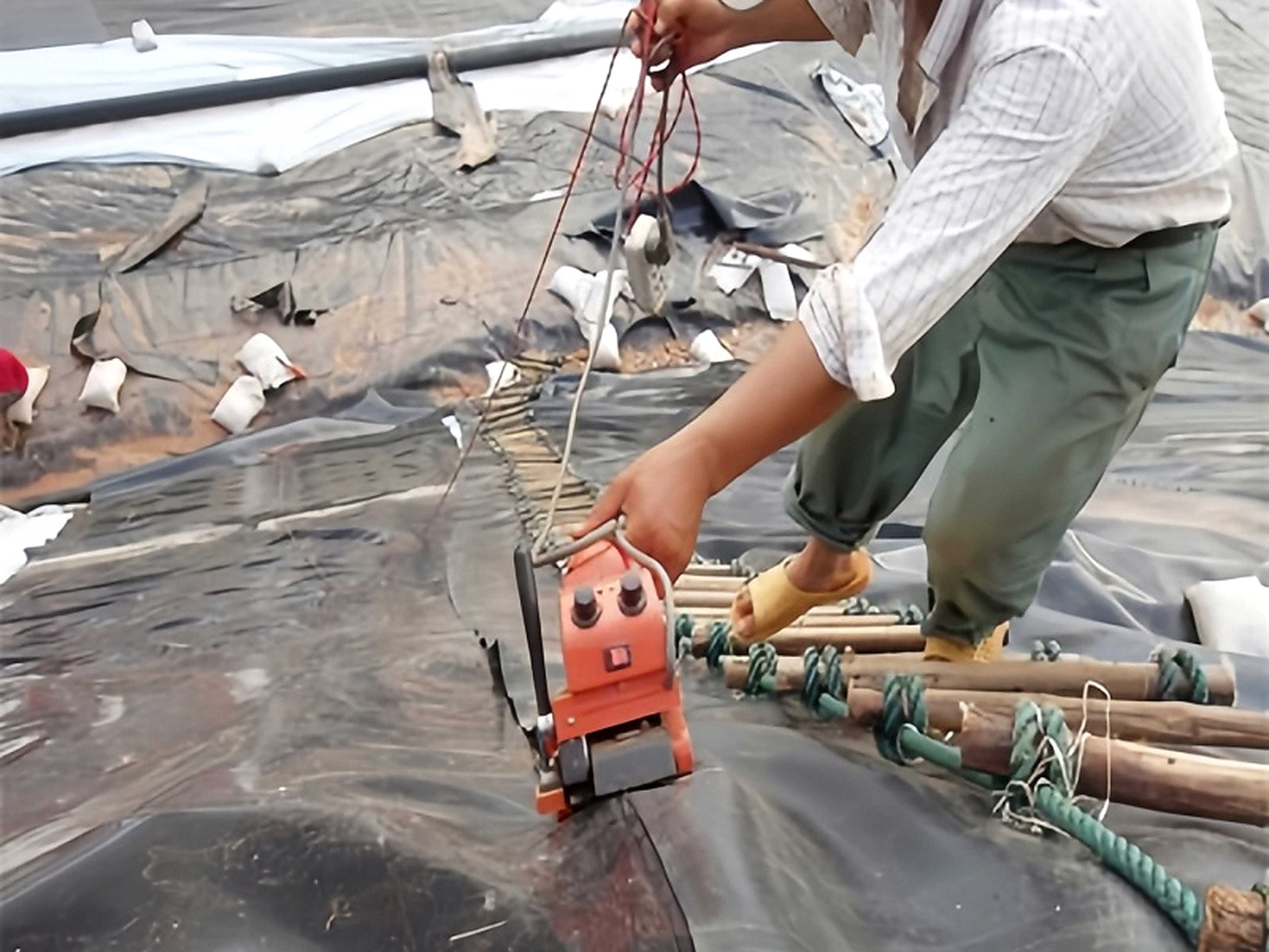

HDPE 防渗膜双缝热熔焊缝是粪污池防渗体系的核心，开原地区春秋施工气温偏低，膜材温度低，很容易出现虚焊、夹渣、熔接不充分，肉眼很难直接识别，后期冻土形变拉扯就会开裂渗漏。防渗膜焊缝自检分为三步：外观目视检查、双缝气压检测、异形节点真空箱检漏，多手段结合，才能确保焊缝合格。

一、外观目视初检（第一道自检，全部焊缝都要查）

焊接完成，焊缝冷却到常温后逐道查看，重点检查边坡转角、锚固周边、管道节点焊缝。 1、合格标准：两条焊缝成型均匀、连续，无断点、无烧焦穿孔、无褶皱夹膜；焊缝熔合挤出的焊瘤均匀，没有明显宽窄不一。 2、不合格判定：焊缝间断、烧穿孔洞、膜被过度烤焦；膜褶皱夹在焊缝中间；焊缝出现大面积剥离、开裂。出现以上情况，必须切除该段焊缝，重新焊接。

注意：低温环境焊接，焊枪温度不好把控，更容易出现外观看似成型，内部没有熔合的假焊，外观合格不等于焊缝合格，必须做气压检测。

二、双缝气压检测（大面积平面焊缝核心自检方法）

HDPE 双缝热熔焊缝中间自带中空通道，适合气压打压测试，是粪污池池底、边坡长焊缝首选自检方式。 1、操作步骤：把焊缝两端封堵密封，预留充气针头；使用气压泵向焊缝空腔内充气，升压至0.25MPa，稳压 5 分钟。 2、合格判定：5 分钟压力下降≤10%，说明焊缝密闭完好；压力快速下降，代表焊缝存在漏点，做好标记，泄压后修补复检。 3、开原冻土施工注意：低温环境膜偏硬，封堵位置要做好固定，避免封堵处漏气误判；修补后的焊缝，必须再次做气压复检。

三、真空箱检漏（异形节点、修补点位专用）

转角、管道穿膜位置、挤出焊修补点位，没有双缝空腔，无法做气压试验，采用真空箱肥皂水检漏。 1、操作步骤：在焊缝表面均匀涂抹稀释肥皂水，真空箱压紧覆盖待测焊缝，开启真空泵抽真空，维持真空度 0.05MPa。 2、合格判定：保持真空状态观察，焊缝位置无持续气泡冒出即为合格；持续冒泡位置就是漏点，标记修补。

集污井、排污沟、管道节点这类狭小位置，全部采用真空箱检测，是辽北猪场防渗验收重点项目。

四、现场抽样剥离试验（抽检核验焊缝强度）

每施工一定长度，现场截取焊缝试样做剥离抽检，验证焊缝熔接强度。 合格标准：剥离测试时，母材撕裂破坏，而焊缝熔合面不分开；如果焊缝直接剥离撕开，属于虚焊，焊接工艺参数需要调整。

开原冬季低温施工，需要提前预热膜材，调整焊机行进速度，防止焊缝熔接强度不足。

五、自检流程与资料留存

1、自检顺序：外观检查→气压 / 真空箱检测→抽样剥离抽检；所有检测点位做好记录拍照留存。 2、检测资料：焊缝检测记录、现场照片，作为环保验收竣工资料，环保核查时可提交。 3、不合格焊缝处理：漏点区域切除，清理干净膜面，重新挤出焊接，修补完成二次检测，不允许直接在旧焊缝表面简单补焊。

六、现场自检常见误区

误区 1：外观看着焊好就合格。辽北低温施工极易出现假焊，肉眼看不出，一旦冻土沉降拉扯，焊缝直接开裂渗漏。 误区 2：气压越高检测效果越好。压力超标会把完好焊缝撑裂，造成不必要破损，严格控制 0.25MPa 稳压。 误区 3：只抽检部分焊缝。氧化塘、粪污池长焊缝必须 100% 检测，不能抽查，隐蔽漏点后期很难维修。

德州市陵城区宇翔新材料有限公司，供应符合 GB/T17643-2011 国标全新料 HDPE 防渗膜，可上门勘测开原猪场粪污池与氧化塘，现场开展焊缝检测、防渗施工，配套完整检测记录与竣工资料。
