铁岭县猪场水泡粪工艺用什么防渗膜？

水泡粪工艺是东北地区规模化猪场常用粪污收集方式，粪污在沟体、储污池内长期积存浸泡，粪污内有机酸、氨氮、盐类含量高，对防渗材料耐化学腐蚀要求高；铁岭县属于辽北季节性冻土区，冬冻春融带来基底隆起与沉降，会持续拉扯防渗层，普通防水材料很容易出现开裂、腐蚀渗漏。水泡粪粪污沟、储污池防渗，优先选用全新料黑色 HDPE 防渗膜，执行 GB/T 17643-2011 国标 GH-2S 型，不建议使用再生料膜、PVC 膜。

一、水泡粪工艺膜材厚度分场景选型

1、水泡粪地沟（地下粪污沟，水深≤1.5m，基底清理到位，少量冻胀） 推荐1.5mm 全新料黑色 HDPE 防渗膜，搭配 300g/㎡短丝土工布保护层。水泡粪沟狭长，转角、进出口节点多，粪污持续浸泡，1.5mm 膜抗穿刺、抗拉伸性能充足，抵抗冻土微小形变。

2、水泡粪配套储污池（水深 1.5～3m，基底粉质黏土，存在冻鼓风险，规模化猪场主储污池，铁岭主流工况） 推荐1.5mm～2.0mm 全新料 HDPE 防渗膜，优先选用 2.0mm，搭配 300g 土工布。储污池容积大，水压更高，冻土沉降形变更加明显，高浓度粪污长期浸泡，厚膜余量更大，现场取样更容易满足环保验收指标。

不推荐 0.8mm、1.0mm 薄膜用于水泡粪系统。水泡粪内部含有大量粪渣硬质颗粒，加上冻土抬升，薄膜极易产生针孔，长期浸泡后渗漏隐患大。

二、为什么水泡粪场景优先全新料 HDPE 膜

1、耐粪污腐蚀：HDPE 化学稳定性强，可以长期耐受水泡粪里有机酸、氨氮、盐分侵蚀，不会被粪污溶胀降解；橡胶、PVC 材料长期浸泡容易老化。 2、力学性能好：全新料 HDPE 断裂伸长率高，可适应辽北冻土带来的基底不均匀沉降，抵抗拉伸开裂。再生料膜伸长率低，低温下脆性大，第二年开春容易沿焊缝撕裂。 3、可热熔焊接：膜材之间自动双缝热熔焊接，焊缝强度高于母材，形成整体密闭防渗层，节点位置可挤出焊补强，满足水泡粪密闭储污要求。

三、冻土水泡粪配套施工要点（铁岭重点）

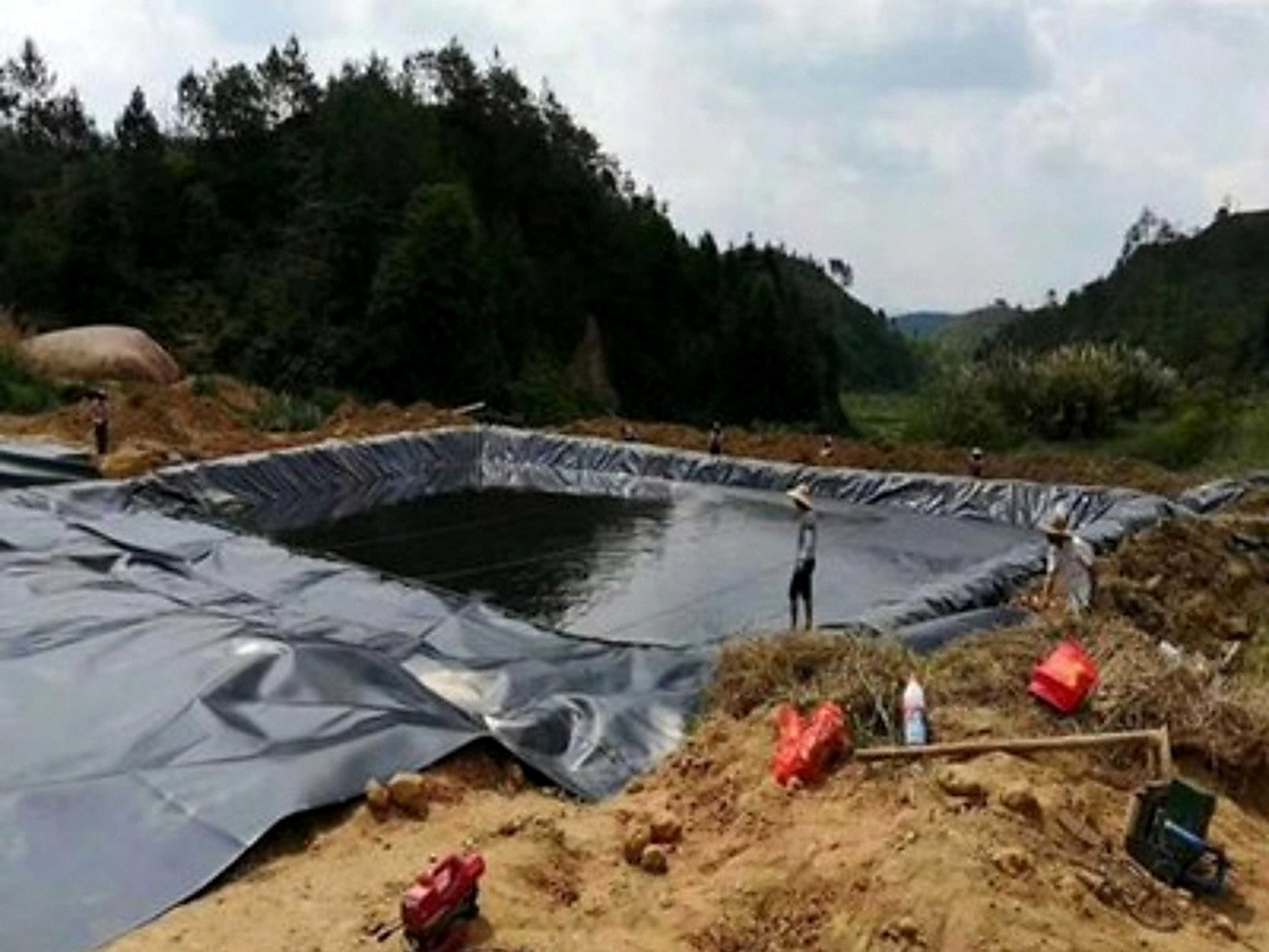

1、基底处理：沟体、池底清除尖锐石块，粉质黏土软弱冻胀土层，需要换填级配砂石垫层，减少基底冻鼓；基底验收合格后，先铺 300g 土工布，再铺设 HDPE 膜，缓冲粪渣与碎石穿刺。 2、膜铺设预留伸缩余量：松弛铺设，预留 3%~5% 余量，严禁拉紧；水泡粪沟转角、进出管道位置增加 HDPE 补强片焊接加固。管道穿膜是水泡粪系统渗漏高发点，必须采用 HDPE 法兰焊接，不能单纯打胶密封。 3、锚固槽抗冻加固：膜边缘锚固槽加宽加深，槽内使用级配砂石回填，禁止黏土回填，避免冻土拉扯膜端头。 4、焊缝检测：所有双缝焊缝做气压检测，异形节点真空箱检漏；完工后分段闭水试验，留存施工影像与检测资料，用于环保验收。

四、日常使用注意事项

水泡粪沟进粪时，避免大块杂物、尖锐秸秆进入沟内，硬质残渣长期沉淀容易磨损膜面；每年开春融雪期，巡检地沟转角、管道、锚固位置，查看膜面拉伸发白、渗漏情况。清淤作业时，挖机、工具严禁直接刮擦 HDPE 防渗膜。

五、选型常见误区

误区 1：水泡粪只是存污水，用普通防水材料就行。水泡粪属于高浓度粪污，加上东北冻胀环境，水泥、防水涂料容易开裂，无法长期防渗。 误区 2：再生料 HDPE 膜省钱。再生料膜抗老化、伸长率指标差，低温冻融容易脆裂，现场取样检测大概率不合格，环保验收风险高。

德州市陵城区宇翔新材料有限公司，供应符合 GB/T 17643-2011 国标全新料 HDPE 防渗膜与土工布，可上门勘测铁岭县水泡粪猪场，针对粪污沟、储污池定制防渗方案，提供膜材供货、现场焊接、焊缝检测，配套全套竣工资料。
