铁岭猪场氧化塘防渗，黑色HDPE膜抗老化原理？

铁岭属于辽北区域，春夏光照紫外线强度高，昼夜温差大，冬季严寒，氧化塘防渗膜长期暴露在露天环境，紫外线是造成 HDPE 高分子材料老化的核心元凶。纯本色 HDPE 树脂，长时间紫外线照射下，高分子长链会发生断裂，膜材变脆、开裂、拉伸强度快速衰减。市面上猪场氧化塘普遍采用黑色 HDPE 防渗膜，抗老化核心来自配方里添加的高浓度炭黑母粒。

一、黑色 HDPE 膜抗老化核心原理

1、炭黑吸收紫外线，阻隔光降解 炭黑是高效光稳定剂。当太阳光紫外线照射到膜表面时，炭黑颗粒可以吸收绝大部分紫外波段能量，将光能转化为热能散发出去，阻止紫外线穿透进入 HDPE 树脂基体，避免高分子长链被紫外线打断。没有炭黑的透明、白色、蓝色 HDPE 膜，紫外线直接穿透，露天使用短短 2～3 年就会粉化开裂。

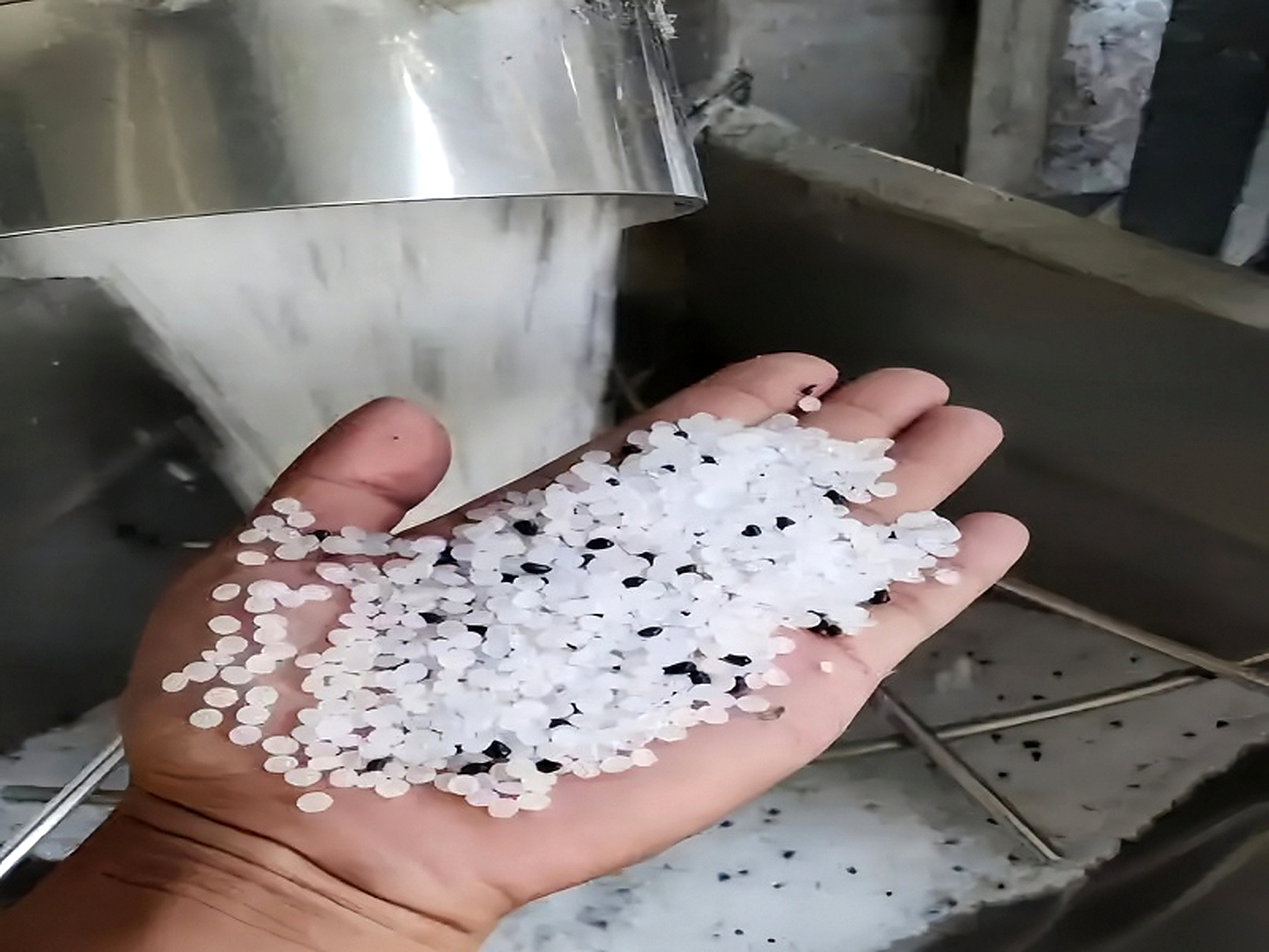

2、炭黑分散在 HDPE 基体内部，形成防护网络 合格国标 HDPE 膜，炭黑均匀分散在聚乙烯材料内部，不是简单涂刷在表面。表面染色的膜，表层磨损后防护直接失效；而炭黑共混生产的黑色膜，整体材料自带抗紫外能力，即便表层轻微磨损，内层依旧具备抗老化性能。GB/T 17643-2011 国标对土工膜炭黑含量、分散度有明确指标要求。

3、搭配抗氧剂，抑制热氧老化 除炭黑之外，合格全新料 HDPE 膜配方会复配抗氧剂。铁岭夏季暴晒膜体升温，高温会触发材料热氧老化；抗氧剂能够抑制高温氧化反应，和炭黑协同作用，双重延缓材料老化。这一点对于露天氧化塘非常关键。

二、辽北铁岭环境，额外加速老化的因素

炭黑只能解决紫外线老化，无法完全抵御冻胀、机械拉扯带来的物理破损，很多人容易混淆这点： 1、冬冻春融反复形变：冻土基底不均匀隆起沉降，膜持续承受拉伸应力，高分子链持续受力，会加速材料疲劳老化。即便抗紫外性能合格，长期反复拉扯依旧会出现开裂。 2、冰体拖拽摩擦：氧化塘边坡积雪结冰，融雪时冰层滑动摩擦膜面，划伤膜表层，破坏炭黑防护层，加速局部老化破损。 3、膜长期裸露：常年露天暴晒，相比覆土埋置的防渗膜，老化速度更快。

三、膜材选型与施工，进一步延长使用寿命

1、膜材选型：铁岭露天氧化塘推荐1.5mm 全新料黑色 HDPE 膜（GB/T 17643-2011），核查炭黑含量、抗氧剂指标，进场可送检 CMA 检测。再生料膜炭黑分散差，抗老化组分不足，露天环境老化速度会快数倍。 2、施工预留伸缩余量，边坡条件允许优先覆土保护。覆土可以隔绝紫外线，大幅降低老化速度。 3、焊接施工把控质量，锚固节点做好补强，减少冻胀拉扯产生的应力疲劳。 4、每年开春融雪期巡检，及时修补划伤、微小裂口，防止破损位置持续扩大。

四、常见误区

误区 1：只要是黑色膜就耐老化。黑色只是外观，如果是再生料膜、炭黑添加量不足、分散不均，黑色膜同样快速老化开裂。抗老化看配方指标，不是只看颜色。 误区 2：炭黑可以防止冻土撕裂。炭黑作用是抵御紫外线老化，不能阻止冻胀带来的物理拉伸破坏，抗紫外和抗冻胀撕裂是两个性能指标。

德州市陵城区宇翔新材料有限公司，供应符合 GB/T 17643-2011 国标黑色全新料 HDPE 防渗膜，可上门勘测铁岭猪场氧化塘工况，提供露天冻土区防渗施工方案，配套 CMA 检测、闭水试验全套验收资料。
