台安粪污池防渗蓄水试验，出现渗漏怎么处理？

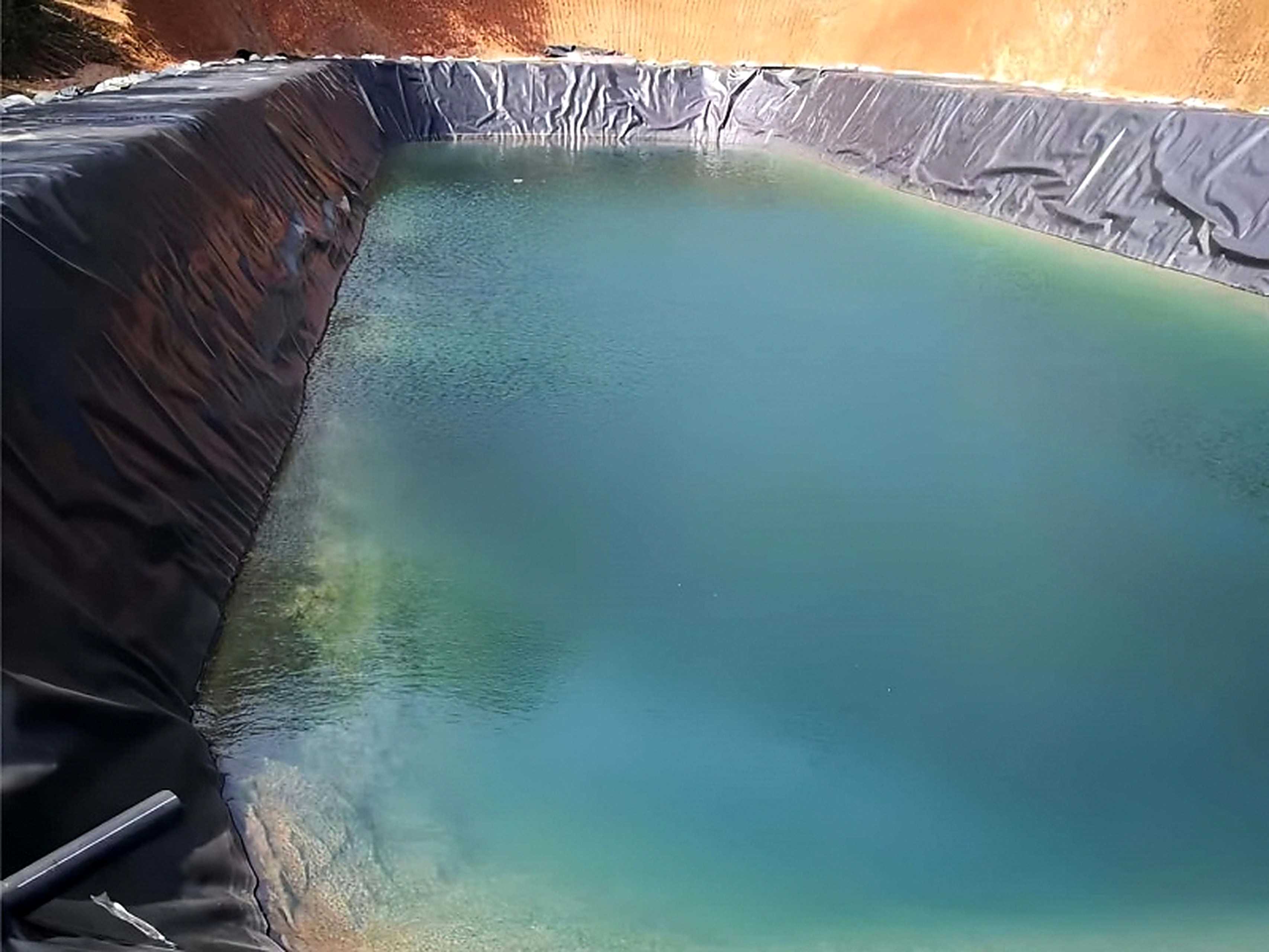

台安县粪污池防渗工程施工完成后，蓄水试验（闭水试验）是竣工前关键验收环节。一旦蓄水阶段发现水位持续下降，判定存在渗漏，不能直接带水修补，需要按照排空水体→渗漏点定位→原因研判→修补施工→二次蓄水复检标准化流程处理。辽北冻土区域，还要重点排查地基沉降带来的隐性破损，避免修补完成开春融雪再次渗漏。
第一步：放空池水，现场排查定位渗漏点
首先缓慢放空池内污水，严禁快速排水造成膜体负压拉扯，诱发新的撕裂。池水排空、膜面晾干之后开展渗漏排查：
- 外观目视检查：重点巡查锚固沟、池底边坡阴阳角、HDPE 膜焊缝、集污井 / 排污沟交接节点，查看有无孔洞、撕裂、焊缝开裂、膜体拉伸发白。台安项目蓄水渗漏 80% 以上都出现在这些应力集中节点。
- 真空检测法：针对焊缝疑似渗漏区域，使用真空检漏盒，涂抹肥皂水，抽真空观察气泡，查找焊缝微小虚焊漏点。
- 标记所有渗漏点位，拍照留存记录，同时记录破损尺寸、破损类型。区分点状穿刺破损、焊缝线性开裂、节点大面积撕裂。
- 同步排查基底情况：查看破损下方基底是否存在塌陷、鼓包、土体软化。若是基底沉降引发破损，只修补膜体，后期冻融还会再次漏水，必须同步处理地基隐患。
第二步：分破损类型制定修补方案
- 点状穿刺小孔（直径＜10cm，周边膜材完好，无大面积拉伸发白） 采用同材质 HDPE 补片热熔焊接修补。补片裁剪圆角，边缘超出孔洞边缘不少于 10cm；修补位置清理干净、干燥无泥土水渍，热风预热后焊接。焊接完成后真空检测验收。适合石子穿刺、局部小破损。
- 焊缝局部虚焊、短线开裂（长度小于 30cm，膜本体完好） 将原有失效焊缝切除打磨，重新热熔焊接双缝，焊后做气压检测。如果是低温施工造成焊缝脆性开裂，需要评估周边膜材韧性，判断是否存在隐性微裂纹。
- 阴阳角、锚固沟、构筑物交接位置撕裂（应力集中破损） 这类属于冻土区高发渗漏点，单纯补片很容易再次拉裂。修补时，先释放膜体张拉应力，必要时重新修整基底做成圆弧过渡；增加补片尺寸，加固收口。锚固沟位置破损，还要检查回填土体是否塌陷，塌陷区域要重新换填砂石分层夯实，再修复膜材。
- 大面积多处连续破损、基底持续不均匀沉降 多处连片撕裂、膜体大面积拉伸变薄，或者基底土体软化、冻胀鼓包严重。这种情况不适合局部补丁维修，需要评估是否拆除原有防渗膜，重新处理基底，再次铺设土工布与 HDPE 膜。只做表面修补，开春融沉后渗漏会复发。
第三步：修补施工与复检要求
- 修补作业环境要求：膜面必须干燥，无积水、冰霜、淤泥；气温低于 5℃、大风结露天气不开展焊接修补。
- 所有修补位置完成焊接后，必须使用真空检测逐处验收，确认补片焊缝无渗漏。

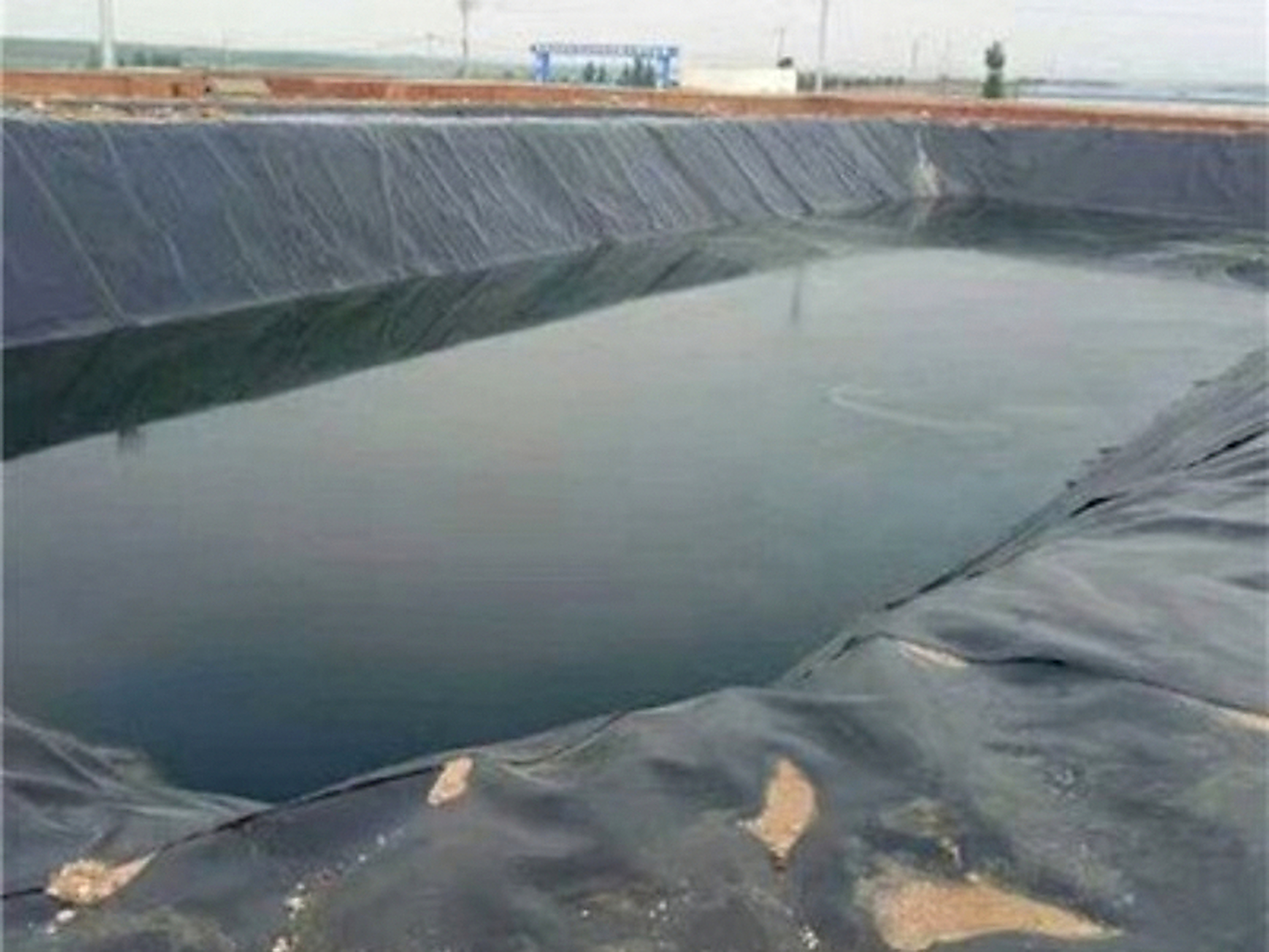

- 全部修补工作完成，静置稳定后，重新开展蓄水试验。按照分级注水，分次提升水位，分段观测水位下降情况，记录 24~48 小时水位变化，水位稳定无明显下降，判定防渗合格。
- 完整留存渗漏点位照片、修补施工记录、检测报告、二次蓄水试验记录，作为环保竣工归档资料。
台安冻土区额外注意事项
蓄水试验检出渗漏，除修复膜材之外，一定要判断破损根源：如果是基底压实不足、土体含水量高导致冻胀沉降，必须同步优化基底，换填级配砂石降低冻胀风险。如果只修补防渗膜，冬冻春融反复形变，修补位置次年大概率再次破损。
德州市陵城区宇翔新材料有限公司可上门协助台安猪场粪污池蓄水试验检漏，现场判断渗漏原因，提供 HDPE 补片材料与修补技术指导，配套完整验收资料，满足环保核查要求。
