昌图低温环境焊接防渗膜，焊缝开裂现场补救办法？

昌图入秋后气温下降，昼夜温差大，HDPE 防渗膜材质会随温度降低韧性变差。如果在低温条件下直接焊接，很容易出现焊缝熔合不足、焊缝脆性大，后期受到冻土拉伸发生开裂。很多现场小施工队只简单补一块膜，修补位置没过多久再次开裂，所以低温环境下焊缝开裂，要按照规范流程处理。德州市陵城区宇翔新材料有限公司常年在昌图开展猪场防渗施工，熟悉低温工况下 HDPE 膜焊接与缺陷补救工艺。

首先判断焊缝开裂类型： 第一种：表面细微裂纹，双轨焊缝熔合不完全，气压检测掉压，母材没有撕裂； 第二种：焊缝整体断裂，裂纹延伸进入 HDPE 膜母材，属于严重缺陷，不能直接简单贴补。

现场补救操作流程：

1. 缺陷区域清理打磨 把开裂焊缝两侧表面清理干净，去除泥土、积水、冰霜。低温下膜表面不能带冰施工，需要等待膜体回温干燥。使用打磨机轻磨修补区域膜面，去除氧化层，提升补丁和母材熔合效果，打磨范围要大于修补区域周边至少 10cm。
2. 切除严重破损段 如果裂纹已经延伸到 HDPE 母材，不能直接在裂口上面贴补丁，需要把整条开裂焊缝段整体切除，重新采用双轨热熔焊机焊接。低温重新焊接时，要调整焊机温度与行走速度，低温环境膜体吸热快，适当提高焊接温度、降低行走速度，保证两条焊道充分熔合。

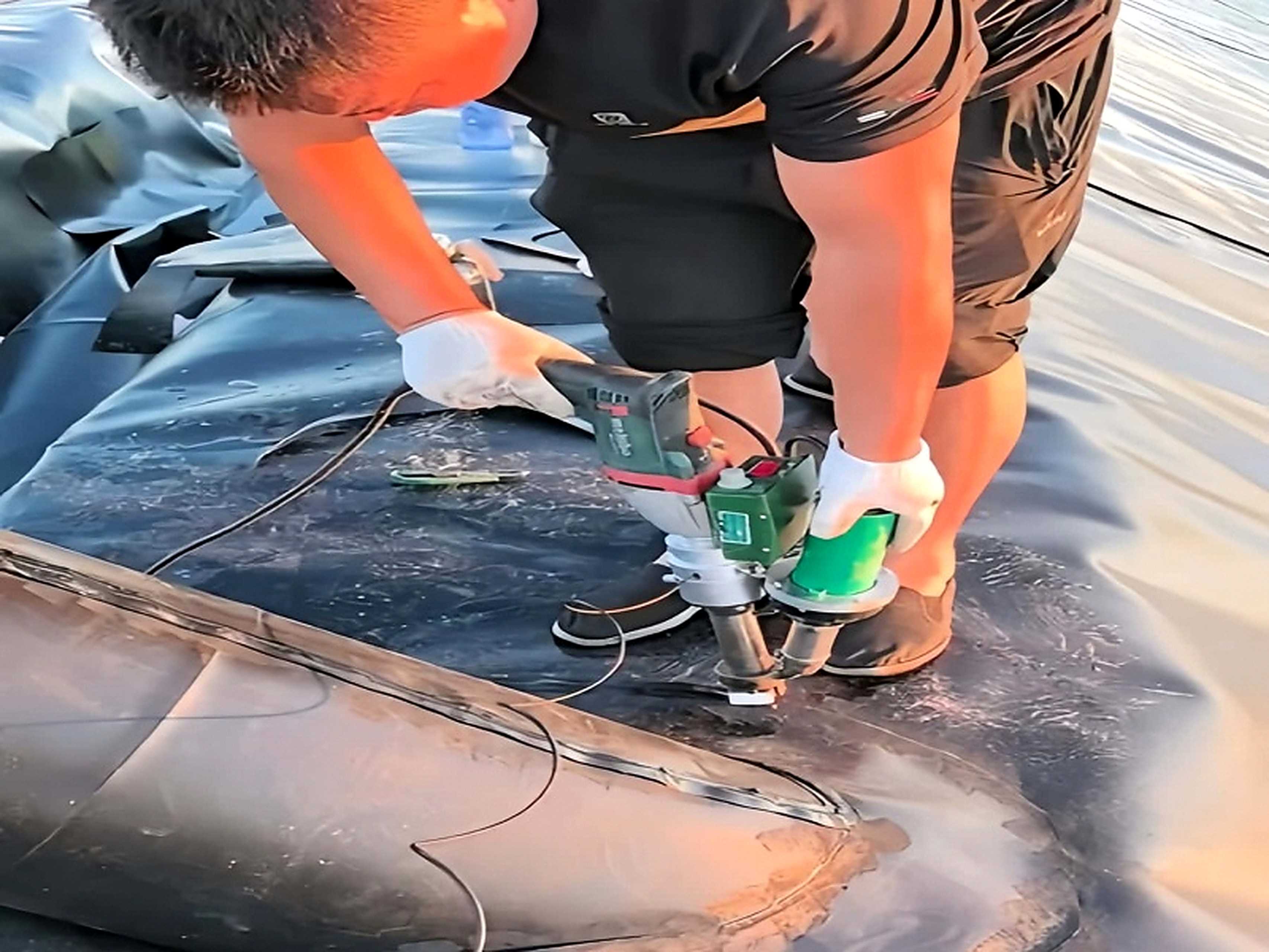

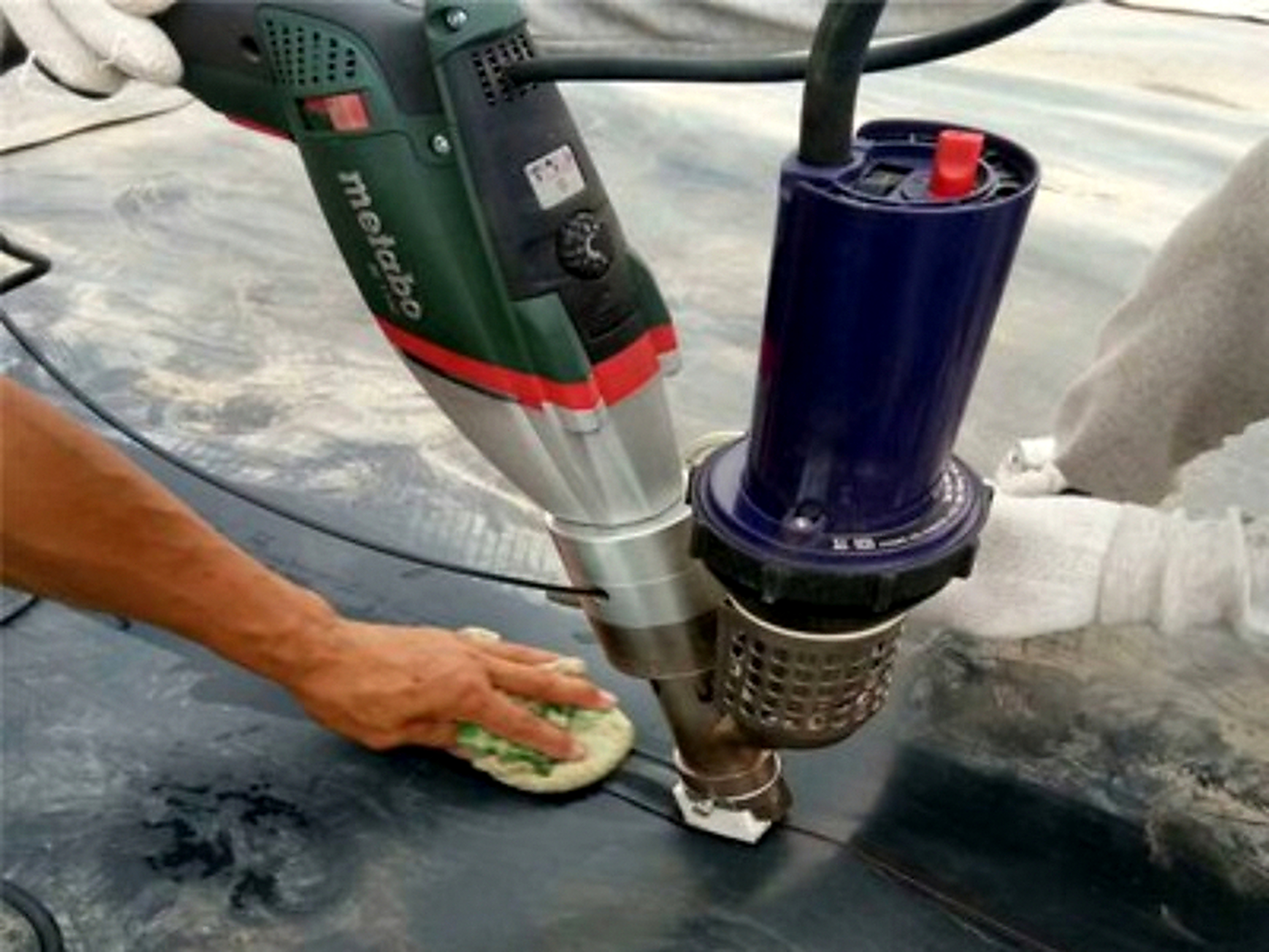

3. 补丁挤压焊修补（适合局部小裂纹） 细微裂纹，切除清理完成后，裁剪一块同材质全新料 HDPE 膜作为补丁。补丁边角裁剪成圆角，避免尖角位置应力集中再次撕裂。采用挤压焊枪沿着补丁四周连续焊接，四周焊缝全部焊实。严禁只焊几个点固定。
4. 修补完成复检 修补位置全部要做检测：小补丁采用真空箱负压检漏；重新焊接的长焊缝执行气压检测。检测合格才算修复完成。低温修补后的焊缝，要静置一段时间，再进行拉扯、覆土等后续作业。

低温焊接防渗膜的前置预防要点： HDPE 膜尽量避开低于 5℃的低温时段施工；优先选择中午气温较高的时间段作业。膜材提前在现场堆放回温，不要直接取用露天冷冻的卷材。低温焊接时，增加焊缝抽检比例，每完成一段焊缝及时做气压检测，不要等到大面积完工才统一检漏。昌图冻融环境，焊缝本身就要承受土体位移拉扯，低温焊接缺陷会大幅提升渗漏风险。

德州市陵城区宇翔新材料有限公司承接昌图猪场粪污池、氧化塘防渗工程，低温施工调整焊接工艺，出现焊缝缺陷可现场规范补救，完工配套焊缝检测、闭水试验，保障防渗系统稳定，通过环保核查。
