猪场 HDPE 土工膜破损原因及现场修补施工要点

规模化猪场氧化塘、储粪池、黑膜沼气池内的 HDPE 土工膜一旦发生破损渗漏，粪污会直接渗入地下，不仅会造成土壤、地下水污染，还会导致养殖场环保验收不通过，带来高额整改成本。很多养殖户误以为渗漏问题大多是膜材质量不合格，实际工程案例统计显示，超过 70% 的膜体破损发生在施工铺设阶段和后期运维阶段。
破损诱因主要分为三大类。第一类是基底杂物穿刺，池底没有清理干净，残留碎石、硬土块、树根、尖锐秸秆，在回填覆土、土体沉降挤压时，尖锐物体刺破 HDPE 膜，多为点状小孔，隐蔽性强，日常很难发现。第二类是焊缝撕裂破损，膜材拼接时环境温度不适、焊接设备参数调试不当，造成焊缝虚焊、漏焊；后期池体水位反复升降，土体不均匀沉降拉扯膜片，焊缝位置受力集中，出现开裂渗漏。第三类是老化与外力损伤，露天膜长期受紫外线照射发生材料老化变脆；养殖场内重型机械、人员踩踏、动物拱刺，以及粪污长期化学腐蚀，慢慢造成大面积膜体开裂。

开展修补作业前，必须做好前期准备工作。首先排空池内粪污水体，晾干作业区域，划定破损范围。使用毛刷、砂纸清理破损位置表面淤泥、腐蚀附着物，打磨 HDPE 膜表面，保证焊接面干净干燥，无油污、水渍。同时检查周边膜材有没有隐性裂纹，避免只修补显性破洞，遗漏周边潜在破损点。修补所用补丁材料，必须选用和原膜一致的全新料 HDPE 土工膜，禁止使用回收料膜片，防止新旧材料热胀冷缩性能不一致，短时间再次开裂。

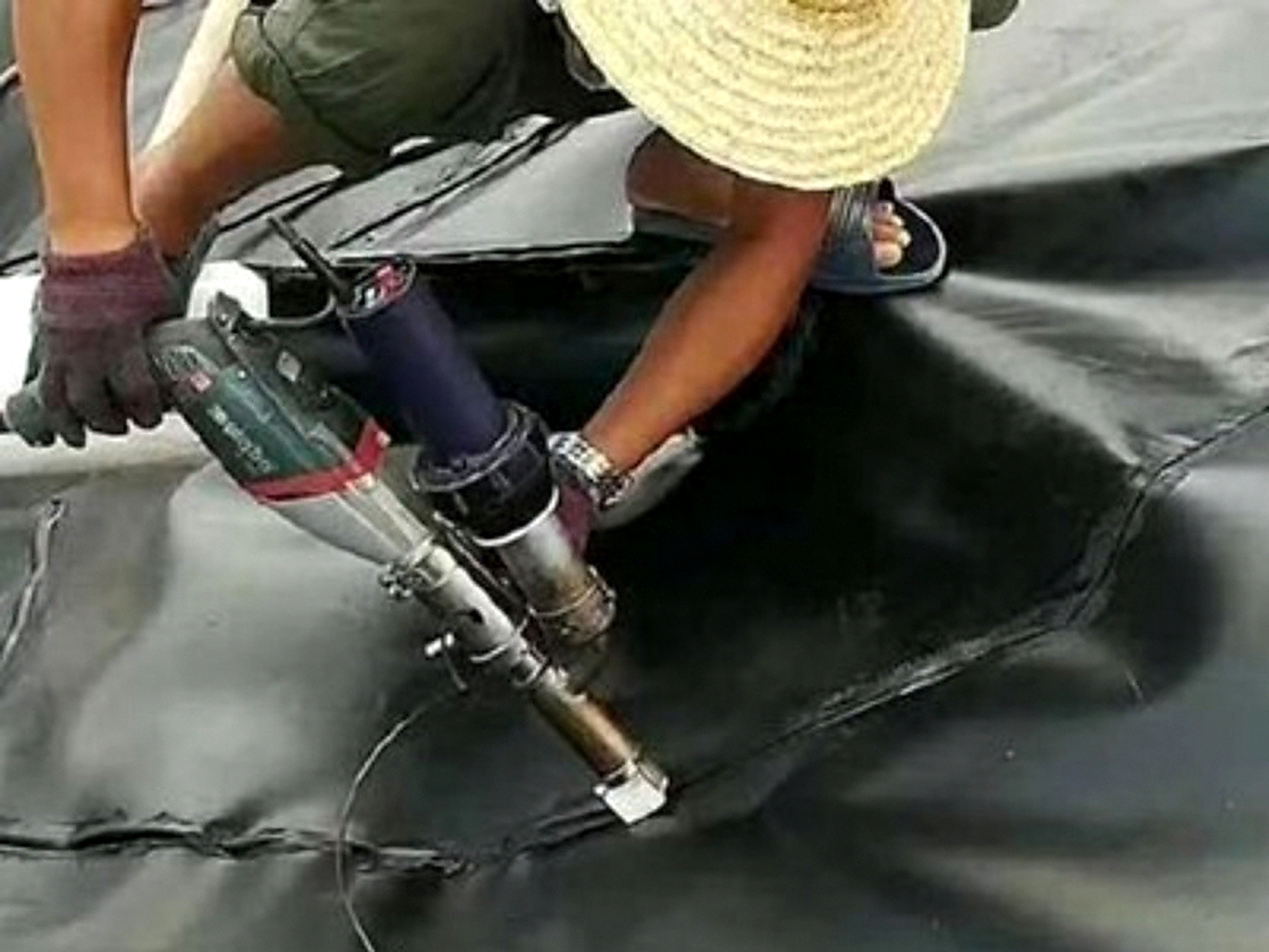

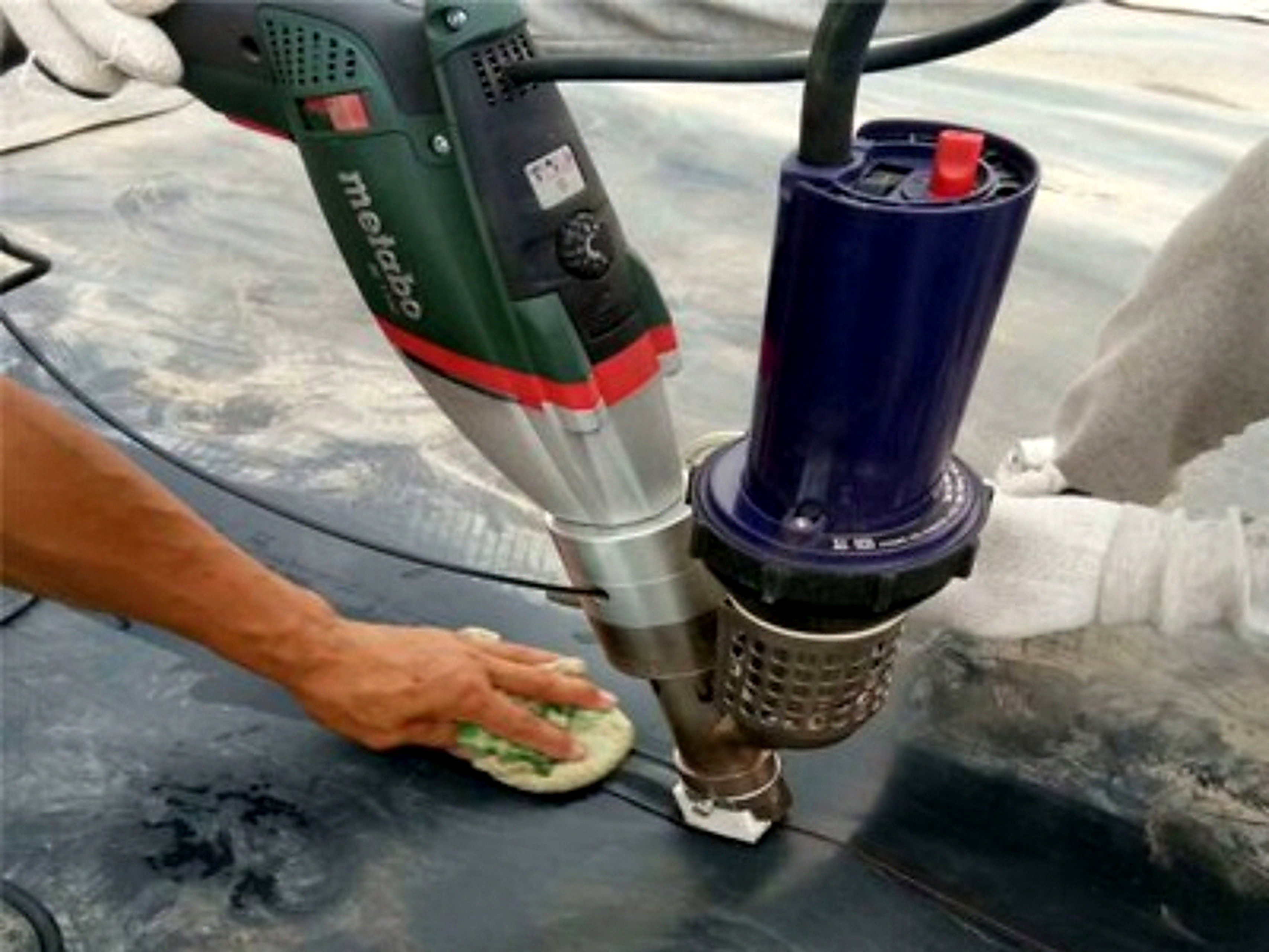

针对直径小于 50mm 小型点状孔洞，采用补丁热熔焊接修补。裁剪补丁，补丁每一边超出破损孔洞边缘至少 10cm，补丁四角打磨成圆角，减少应力集中。使用热风焊机进行热熔焊接，焊接完成后，采用真空检漏法检测焊缝密封性，确认无漏气才算合格。

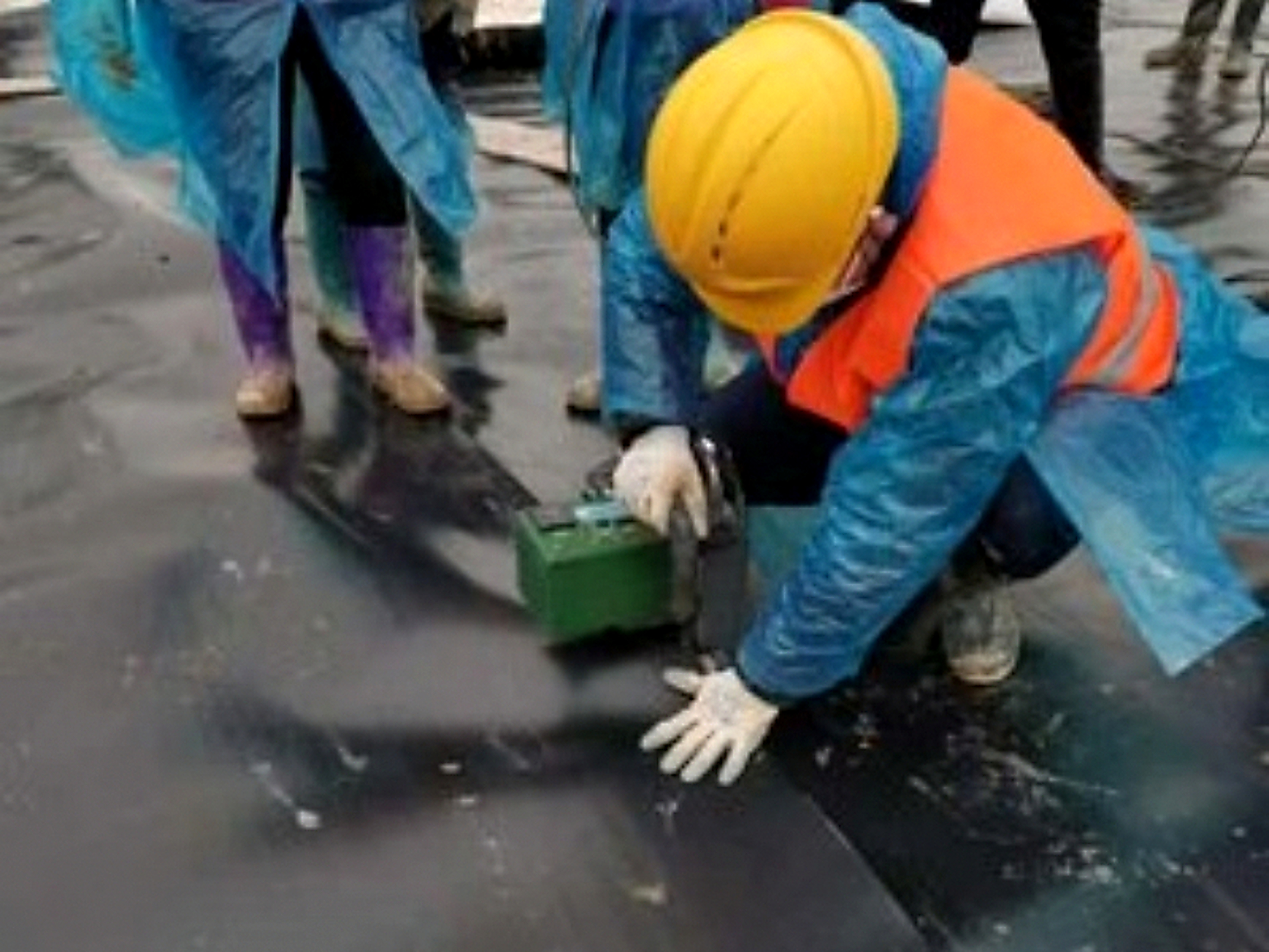

若是焊缝虚焊、开裂，需要把失效的整段焊缝全部切除，将两侧 HDPE 膜清理平整，重新进行双轨热熔焊接。焊接完成必须做焊缝充气压力检测，保压时间满足规范要求，排查有无漏气。如果是大范围膜体老化、多处密集破损，局部修补无法保证长期防渗效果，不建议简单打补丁，需要评估现场工况，进行整幅膜更换。

修补全部验收合格后，及时铺设土工布保护层，再进行土方回填。回填土要筛选，剔除石块、硬杂质，分层轻夯，严禁重型机械直接碾压防渗膜表面。日常运维中，露天部分尽量做好覆土遮光防护，减少紫外线老化；禁止在防渗池周边堆放尖锐建材，定期巡检膜面状态，提前排查隐患，延长 HDPE 防渗膜使用寿命。
