吉林西部盐碱区猪场防渗怎么做？耐腐型 HDPE 膜方案

吉林西部松嫩平原西缘，白城洮南、镇赉、通榆及松原乾安等区域，分布着大面积苏打盐碱土，土壤 pH 值多在 8.5 以上，部分重度盐碱区超过 9.0，地下水矿化度高，钠、钾、碳酸根等离子含量高。对于猪场防渗工程而言，盐碱环境是隐形的 “老化加速器”—— 普通 HDPE 膜长期浸泡在盐碱介质中，高分子链会受到侵蚀与溶胀作用，力学性能逐年下降，脆性增加，再叠加冬季冻胀循环，通常 3-5 年就会出现大面积龟裂、焊缝开裂渗漏，寿命比非盐碱区缩短近一半。
很多盐碱区猪场防渗失效，根源在于用普通地区的方案套盐碱区，只关注膜的厚度，不关注耐腐性能与隔离设计。盐碱区防渗的核心逻辑是 “材料耐腐 + 结构隔离 + 工艺强化 + 运维减腐”，四位一体才能实现长期稳定。

一、盐碱环境防渗核心问题
膜材腐蚀老化加速
盐碱离子会逐步渗透进入 HDPE 分子结构，造成溶胀与应力开裂，拉伸强度、断裂伸长率逐年下降；冬季冻胀时，老化的膜材更易脆裂，渗漏多呈网状裂纹。
焊缝优先腐蚀失效
焊缝是分子重新熔合区域，致密性略低于母材，盐碱介质更容易渗入，成为腐蚀突破口；焊缝腐蚀开裂后，形成连续渗漏通道，修复难度大。
基底盐碱侵蚀变形
盐碱作用会改变土壤结构，造成基底局部酥松、凹陷，引发膜体不均匀沉降拉扯。
表面沉积物结垢
盐碱物质与粪污成分结合，在膜面形成结垢层，不仅影响容积，还会造成局部应力集中。

二、盐碱区专属防渗体系（符合 GB/T 17643-2011 标准）
采用 “耐腐双抗膜 + 双层无纺布隔离 + 强化焊缝” 的复合体系，全方位提升耐腐寿命：

三、盐碱区专项施工工艺
1. 基底预处理
表层换填：重度盐碱区域，表层 30-50cm 盐碱土换填清洁素土，分层夯实，减少基底腐蚀源。
整平压实：换填后分层压实，每层厚度≤25cm，池底压实度≥90%，表面整平，无尖锐凸起。
找坡导排：池底做 0.5% 坡度坡向集水井，避免积水浸泡加重腐蚀。

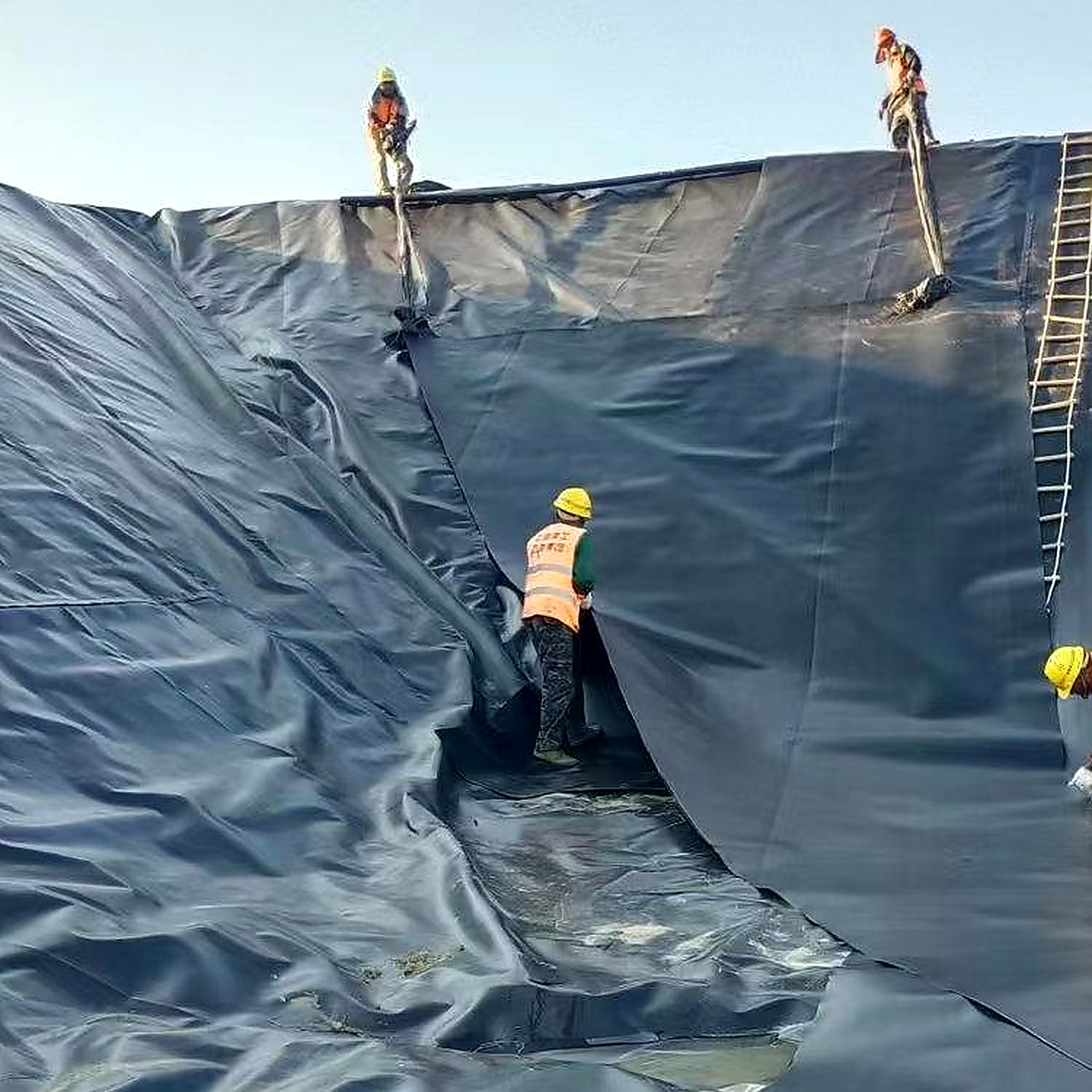

2. 双层隔离铺设
先满铺下部无纺布，搭接宽度≥15cm，接缝处用胶带临时固定，完全覆盖基底，无裸露土壤。
再铺设 HDPE 防渗膜，膜面平整，松紧适度，预留 5%-6% 伸缩余量适应冻胀。
膜材铺设完成后，重要区域可再铺设上部无纺布，减少沉积物直接接触膜面。

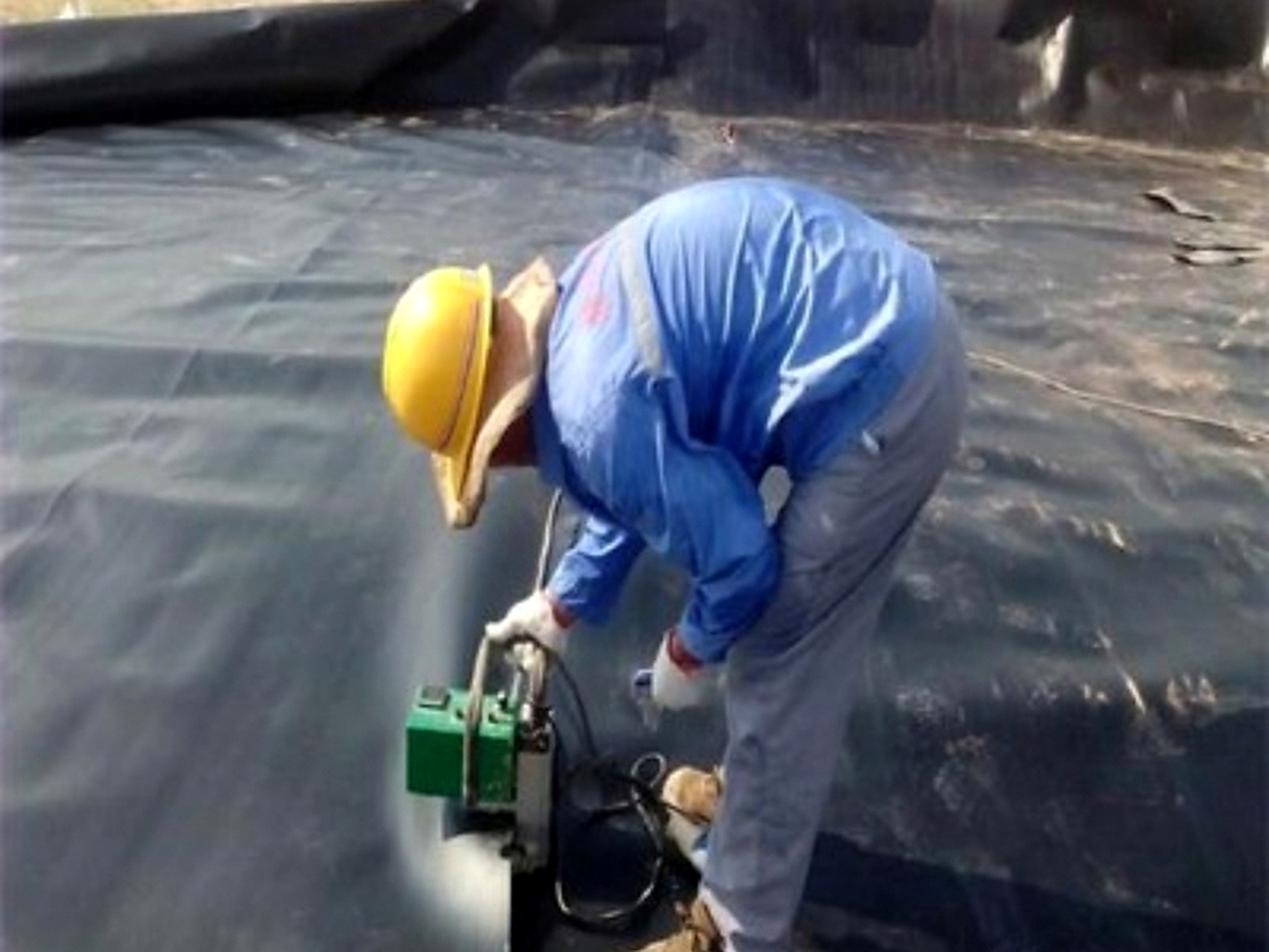

3. 强化焊接与密封
主接缝采用双轨热熔焊接，焊接温度较常规提高 10-20℃，行走速度降低 15%，保证熔合更充分，焊缝更致密，减少腐蚀通道。
所有焊缝外侧加焊 10cm 宽 HDPE 补强条，双层保护，即使表层腐蚀，内层仍保持密封。
阴阳角、穿管处、锚固边采用手工挤出焊双层补强，焊道宽度≥20mm，是腐蚀高发区的重点强化部位。
当日焊接当日检测，100% 充气检测，0.2MPa 稳压 2 分钟压降≤8%，严于普通地区标准。
4. 锚固密封
坡顶开挖深锚固沟，膜材翻边入沟，分层回填夯实；锚固面做密封胶封边，减少盐碱介质沿缝隙渗入。

四、腐蚀防护运维要点
盐碱区防渗三分靠建，七分靠养，针对性运维能大幅延长寿命：
定期清淤除垢
每年至少清淤一次，清除池底沉积物与盐碱结垢，减少长期浸泡腐蚀；清淤采用软质设备，避免刮伤膜面。
年度腐蚀检查
每年枯水期，对膜面、焊缝、锚固边进行腐蚀状况检查，重点检查焊缝、转角等薄弱部位；发现局部腐蚀及时修补。
水质监测
定期监测池内污水 pH 值与盐碱浓度，异常时及时调整，避免腐蚀因子富集。
冬季保护
冬季保持合理水位，避免空池干冻；减少水位大幅波动，减轻腐蚀层反复应力。
