攀枝花干热河谷猪场防渗怎么做？耐候 HDPE 土工膜选型施工指南

攀枝花地处金沙江干热河谷，全年气温高、日照时间长、紫外线辐射强、昼夜温差大，特殊的气候对 HDPE 土工膜的耐候性能、温度适应性提出了更高要求，普通膜材易出现提前老化、焊缝开裂等问题。

一、本地气候对防渗工程的核心影响
强紫外线加速老化：年日照时数长、紫外线强度高，普通 HDPE 膜长期露天暴晒，分子链易降解，出现脆化、开裂，使用寿命大幅缩短
高温与温差变形：夏季极端气温高，膜材热膨胀量大；昼夜温差可达 20℃以上，反复热胀冷缩易导致焊缝拉扯、膜体疲劳
干旱少雨基底硬：干热气候土质干燥坚硬，碎石多，基底处理不到位易刺破膜材

二、耐候型膜材专项选型
必须选用符合 GB/T 17643-2011 标准的双抗全新料 HDPE 土工膜（抗紫外线、抗老化），针对性适配干热河谷气候：
厚度选型：常规储粪池、氧化塘选用 1.5mm 厚双抗 HDPE 膜，露天长期暴晒的池体优先选 2.0mm，留足老化余量
性能要求：炭黑含量 2%-3%，耐环境应力开裂≥1500h，200℃氧化诱导时间≥20min，抗紫外线性能优异，高温下力学性能稳定
选型禁忌：严禁使用回收料膜与普通单面膜，干热环境下老化速度快，1-2 年就可能出现脆裂渗漏

三、温度适配施工工艺
施工时段选择

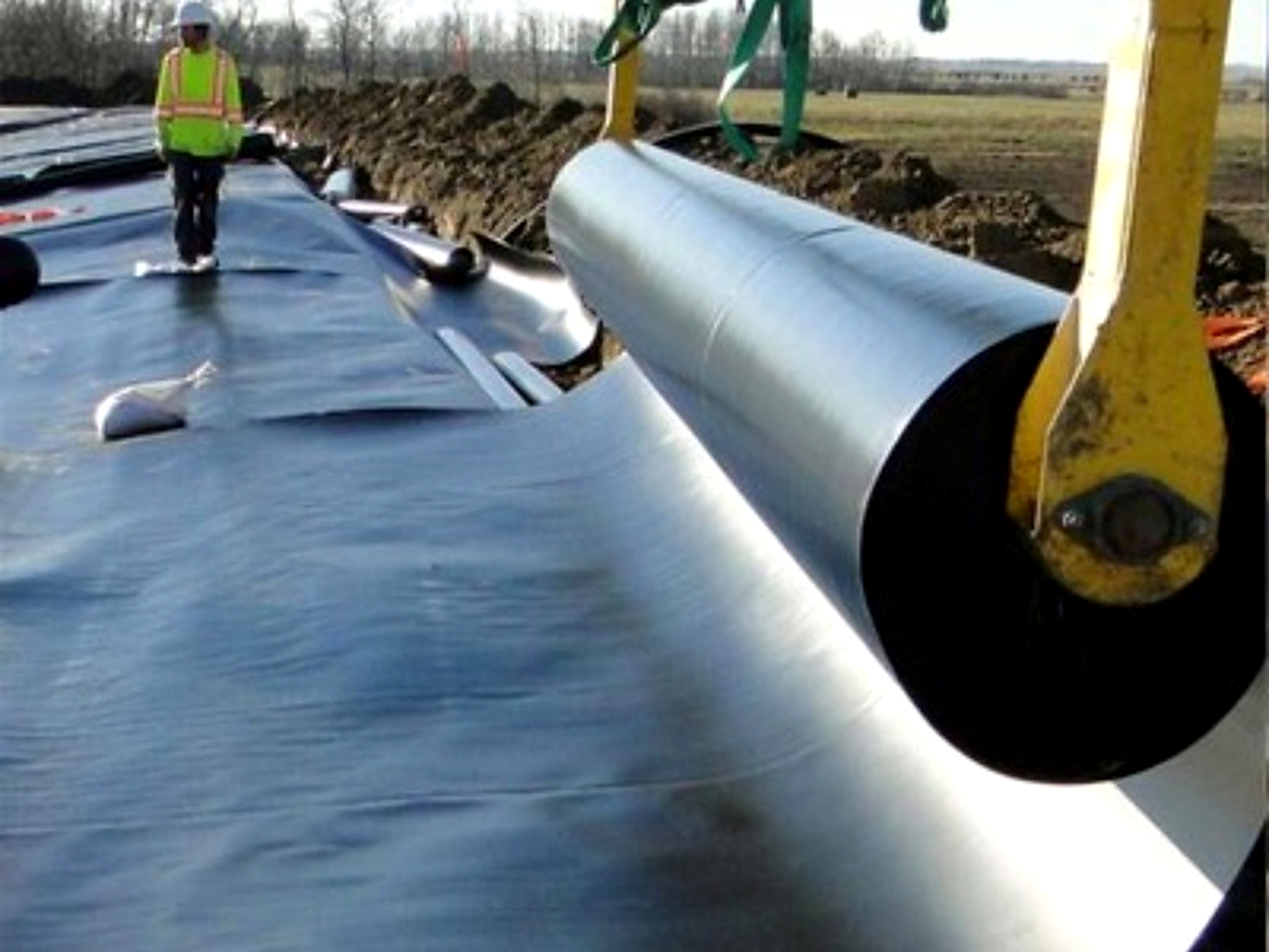

避开正午高温时段施工，优先选择上午、傍晚气温相对温和的时段；膜材铺设时预留 4%-6% 的伸缩余量，适应高温膨胀与低温收缩，避免温差变形拉扯焊缝。
高温焊接管控

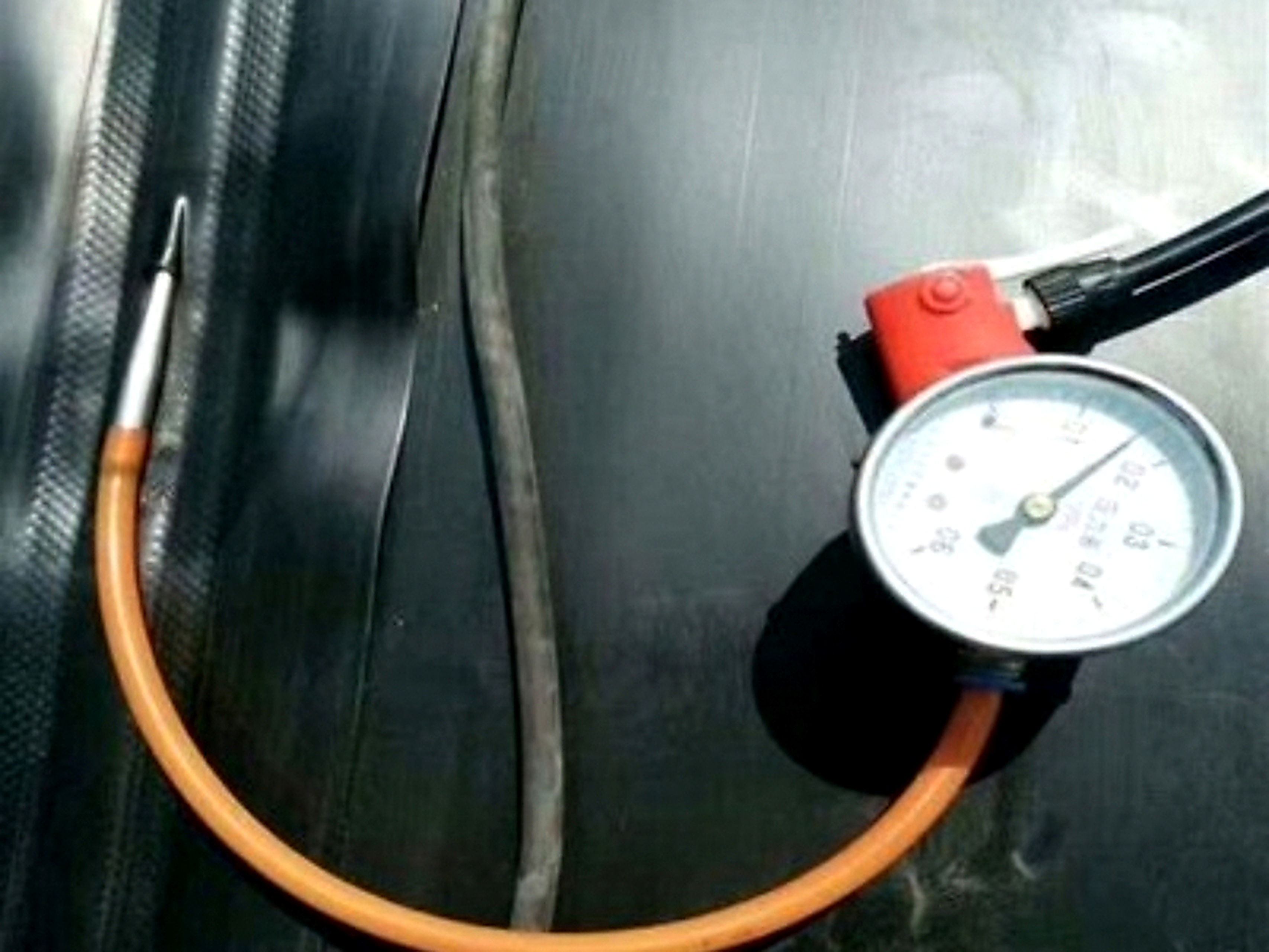

高温环境下适当降低焊楔温度，调整焊机行走速度，避免膜材过熔；焊接前清理膜面灰尘，保证搭接面洁净；每道焊缝完工后及时检查外观，发现过熔、虚焊立即返工。
基底防护强化
彻底清理基底碎石、硬物，整平夯实后铺设 300g/㎡长丝无纺布保护层，局部碎石多区域加铺一层土工布，隔离坚硬基底，防止膜材被刺破。

四、运维防老化措施
每年高温季前全面检查膜面老化情况，重点检查焊缝与边坡区域；条件允许可在膜面增设遮阳覆盖，或保持一定水位淹没膜面，减少直接暴晒，有效延长使用寿命。
