猪场 HDPE 防渗工程常见失效原因与全流程防控方案

HDPE 土工膜凭借优异的耐腐蚀性能与防渗效果，已成为规模化猪场粪污储存设施的首选防渗材料。但工程实践中，不少防渗项目未达到设计使用年限就出现渗漏，核心问题集中在设计、施工、运维三个环节。

一、设计阶段：先天缺陷是失效的根源
设计阶段的选型与方案缺陷属于 “先天问题”，后期运维难以弥补，是防渗工程提前失效的首要原因。

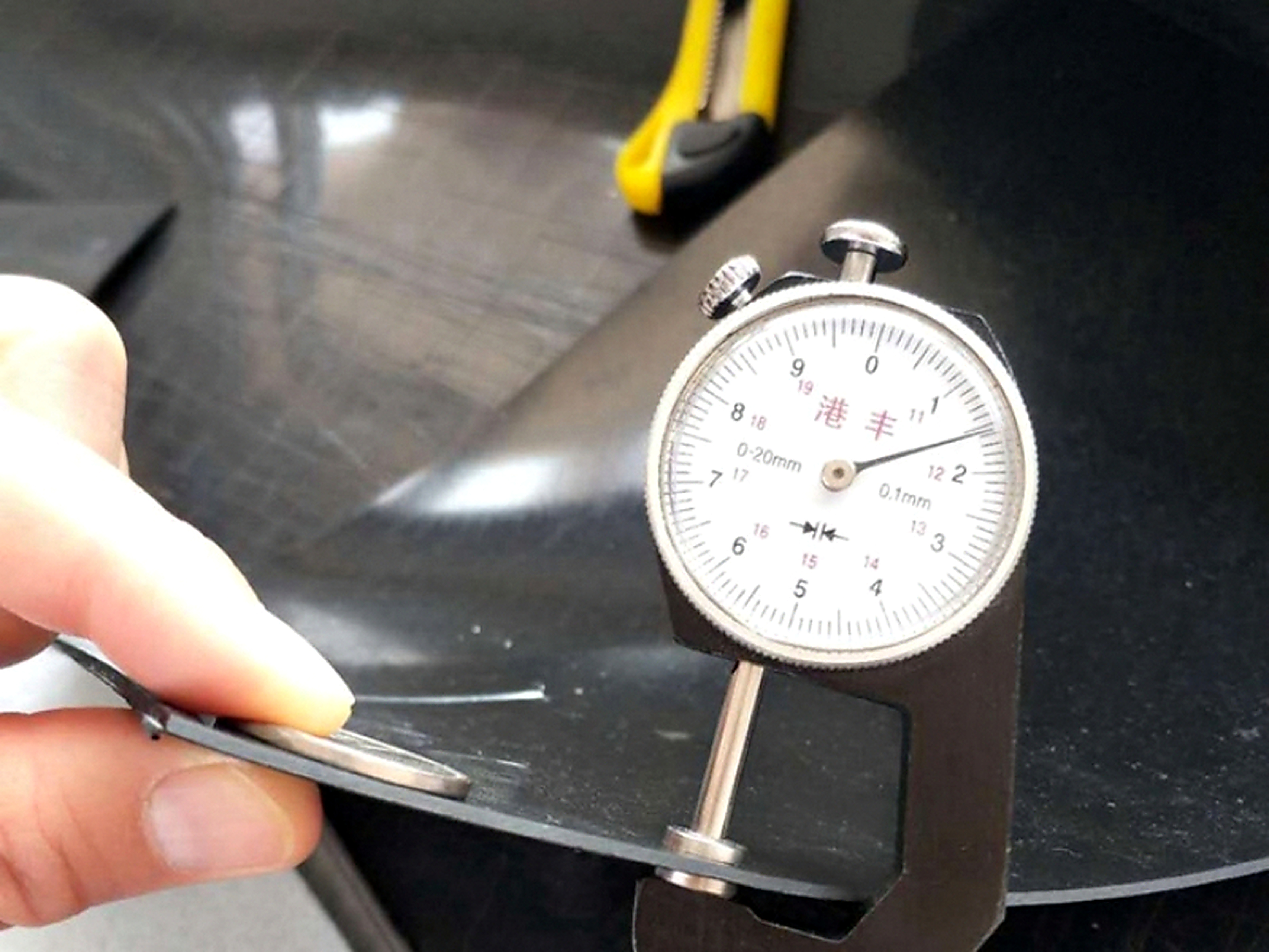

膜厚选型降级，性能不达标
片面追求低价，选用低于工况要求的薄型膜，或用回收料膜替代全新料国标膜。水深超过 3m 的氧化塘、沼气池选用 1.0mm 以下膜材，在水压长期作用下易出现拉伸蠕变，最终引发撕裂渗漏。部分回收料膜拉伸强度仅 8-12MPa，远低于 GB/T 17643-2011 规定的≥27MPa 标准，抗撕裂能力严重不足。
防控：严格按国标选型，根据池体深度、基底条件、使用年限匹配厚度，核心池体优先选用 1.5mm 及以上全新料双抗 HDPE 膜，确保断裂拉伸强度、直角撕裂强度、耐环境应力开裂等核心指标达标。
基底排水缺失，膜体顶鼓起鼓
高地下水位区域未设计基底导排系统，雨季地下水位上升，膜体受到向上的水压力顶托，出现大面积起鼓，拉扯焊缝开裂，形成渗漏通道。这是南方多雨地区猪场防渗失效的高频诱因。
防控：地下水位高于池底的区域，必须铺设碎石盲沟 + 穿孔导水管组成的基底排水系统，将地下水导排至池外，平衡膜体两侧水压，符合 HJ 497-2009 中贮存池防渗与地下水防控的相关要求。
边坡设计过陡，膜体滑移脱边
边坡坡度大于 1:2 时仍采用光面膜，摩擦系数不足，膜体在自重与水压作用下沿坡面滑移，导致锚固边拉脱、焊缝撕裂。
防控：坡度大于 1:2.5 的边坡必须采用单糙面 HDPE 膜，糙面朝向基底，摩擦系数较光面膜提升 40% 以上；同时优化锚固沟设计，沟深不小于 40cm，分层回填夯实，增大锚固力。

二、施工阶段：工艺失控是失效的核心
施工是防渗效果的落地环节，工艺不规范会直接留下渗漏隐患，且隐蔽性强，常规验收不易发现。
基底处理不到位，膜材被刺破
池底石块、树根、建筑垃圾等尖锐杂物未清理干净，或基底未夯实出现不均匀沉降，膜材铺设后被硬物刺破，或受沉降力拉扯开裂。
防控：严格执行 “清理→整平→夯实→铺保护层” 标准工序，基底压实度不低于 90%；保护层采用 300g/㎡长丝无纺布，全面隔离尖锐物，避免膜材直接接触土体。
焊接工艺不达标，焊缝虚焊漏焊
焊接温度、行走速度、辊压压力参数匹配不当，或低温环境下无保温措施施工，导致焊缝虚焊、假焊、熔合不充分，使用过程中逐步开裂。
防控：主接缝全部采用双轨热熔焊接工艺，焊接前根据膜厚与环境温度调试参数；5℃以下露天施工必须搭设保温棚；所有焊缝 100% 充气检测，0.2MPa 稳压 2 分钟压力下降率≤10% 为合格，不合格当场返工。
成品保护缺失，膜面二次损伤
施工过程中人员随意在膜面行走、堆放工具、抛掷物料，或交叉作业时土建施工划伤膜面，未及时发现修补，通水后形成渗漏点。
防控：划定施工保护区，膜面铺设后禁止穿钉鞋行走，工具物料轻拿轻放；每日施工结束后全面检查膜面，发现破损立即采用补丁焊工艺标记修补。

三、运维阶段：管理缺失加速失效
良好的运维可延长工程寿命，管理不当则会大幅缩短使用年限，甚至造成早期失效。
机械损伤破坏，形成穿刺渗漏
清淤作业时挖掘机、铲车直接接触膜面，或向池内抛掷铁器、石块等尖锐杂物，造成膜面穿刺破损。
防控：清淤采用人工配合软质工具，或采用潜水式清淤设备，严禁工程机械直接碾压膜面；池边设置警示标识，禁止抛掷硬物。
水位剧烈波动，焊缝受力突变
短期内快速大量注水或排水，膜体受到骤变的水压力冲击，焊缝与锚固边受力突变，引发拉裂脱开。
防控：推行分级分步蓄水 / 排水，每次水位变化不超过 1m，间隔不少于 12 小时，避免压力骤变对焊缝和锚固边造成冲击。
长期带病运行，缺陷逐步扩大
发现小破损、小渗漏不及时修补，在粪污冲刷与水压作用下，缺陷逐步扩大，最终发展为大面积渗漏。
防控：建立定期巡检机制，每年汛期前、冻融期后各开展一次专项排查；发现小破损第一时间采用挤出焊 + 补丁焊工艺修复，避免缺陷扩大。

四、总结
猪场 HDPE 防渗工程是系统性工程，失效往往是多环节问题叠加的结果。通过设计阶段科学选型、施工阶段严控工艺、运维阶段规范管理的全流程管控，配合国标全新料膜材与专业施工团队，可保障工程使用寿命达到 10-15 年，长期稳定满足环保合规要求。
