平顶山猪场厌氧发酵塘防渗怎么做？全新料 HDPE 土工膜选型施工指南

平顶山地处豫西山地与黄淮平原过渡带，丘陵山地分布广，部分区域因矿产开采存在地基沉降风险，规模化猪场厌氧发酵塘作为粪污厌氧处理的核心设施，深度大、停留时间长、腐蚀环境强，对防渗体系的结构强度、抗沉降、耐腐蚀性要求极高。本地属温带大陆性季风气候，四季温差悬殊，冬季低温冻融易造成膜体脆裂，夏季暴雨集中易引发水位骤升。不少猪场厌氧塘因防渗方案适配性不足，出现不均匀沉降拉裂膜体、焊缝渗漏、腐蚀老化等问题，不仅影响产气与处理效果，还存在渗滤液污染地下水的环保风险。针对平顶山本地地质气候与厌氧塘工况特点，采用全新料 HDPE 土工膜构建防渗体系，是兼顾抗沉降性能与长效耐腐蚀性的可靠方案。

一、适配平顶山地质工况的 HDPE 土工膜选型标准
厌氧发酵塘深度大、长期处于满水状态、粪污厌氧腐蚀强，且平顶山部分区域地基沉降风险高，对膜材的拉伸强度、断裂伸长率、耐腐蚀性、抗穿刺性能要求远高于普通储液池。
优先选用添加双抗（抗老化、抗紫外线）助剂的全新料 HDPE 土工膜，产品性能需符合 GB/T 17643-2011《土工合成材料 聚乙烯土工膜》国家标准，断裂拉伸强度、直角撕裂强度、断裂伸长率、耐环境应力开裂性能等核心指标均需达标，进场时可核验第三方检测报告。厚度按需匹配场景：常规厌氧发酵塘、中温厌氧塘推荐 2.0mm 厚膜材，适配多数规模化猪场的厌氧处理需求；深度超过 4.5 米的大型厌氧塘、高温厌氧发酵塘推荐 2.5mm 厚膜材，应对更高水压与长期腐蚀负荷，同时预留沉降拉伸余量。塘底配套 300g/㎡短纤土工布作为下垫层，上部可增设 200g/㎡土工布作为保护层，减少底部碎石穿刺与上部浮渣磨损；地基沉降风险区域优先选用断裂伸长率≥700% 的高延伸率国标膜材，吸收不均匀沉降产生的形变，避免膜体拉裂。针对平顶山冬季低温冻融的特点，优先选用低温脆化温度≤-70℃的国标膜材，降低寒冬季节膜体脆裂、焊缝脱开的风险。

二、平顶山地区厌氧发酵塘防渗施工核心要点
结合平顶山的地质与气候规律，厌氧塘防渗施工建议选在春秋季进行，避开夏季主汛期与冬季气温低于 5℃的时段，保障焊接质量与结构稳定性。

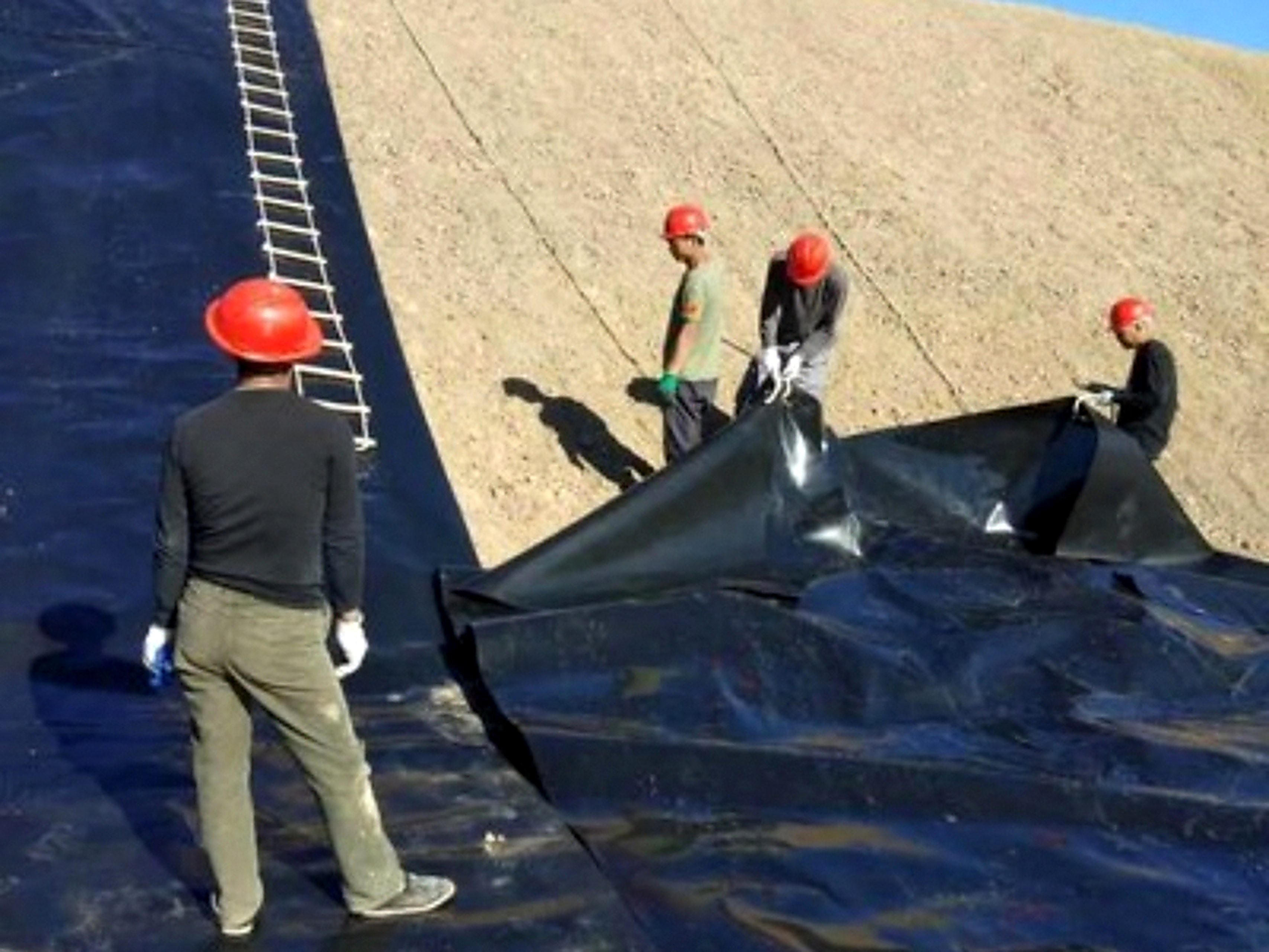

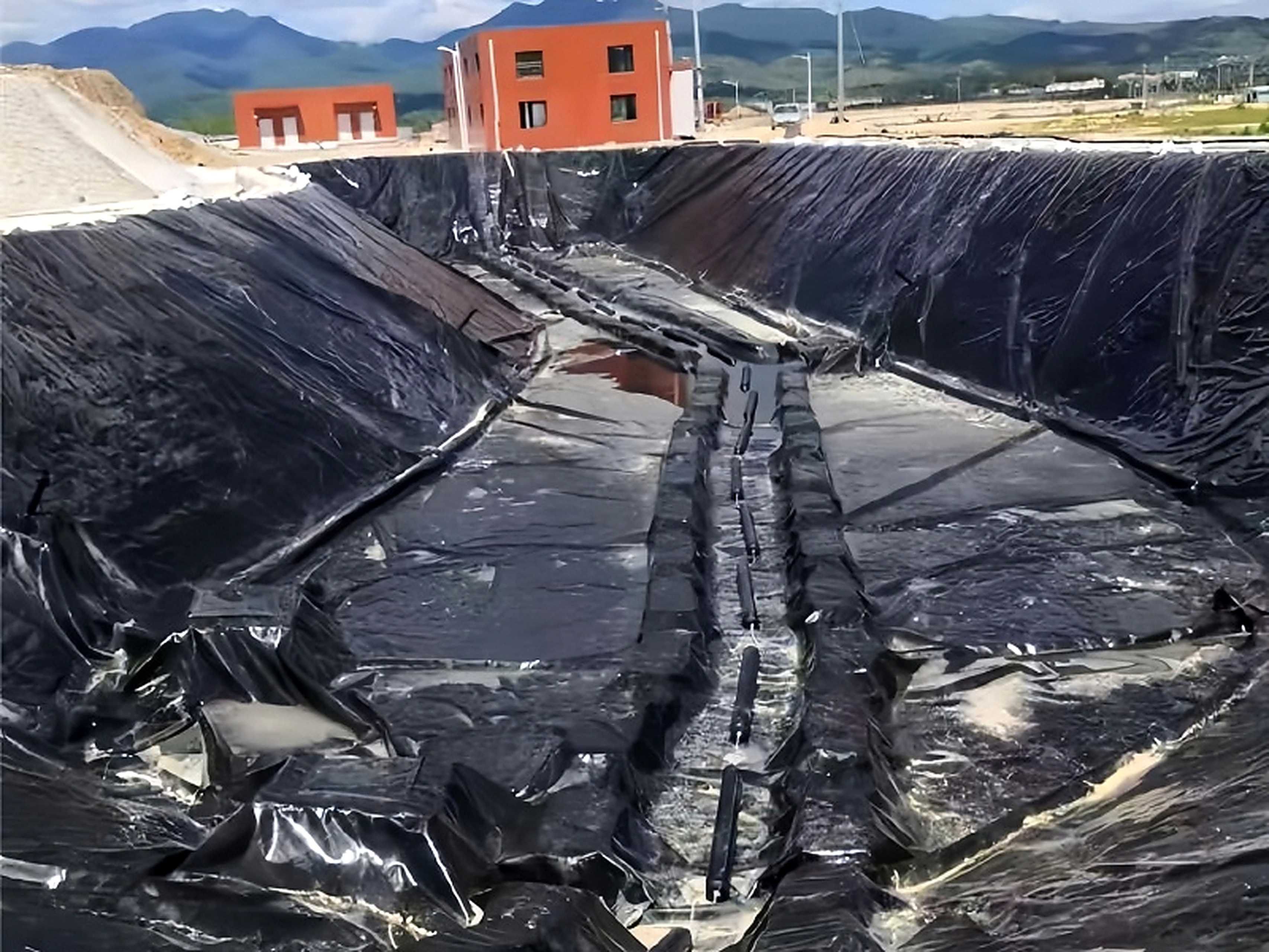

基底处理阶段需彻底清除塘底与边坡的石块、矿渣、建筑垃圾等尖锐硬物，整平后分层机械夯实，基底压实度不低于 90%；地质条件较差、沉降风险高的区域，需增设碎石垫层与土工格栅进行地基加固，分散沉降应力，避免不均匀沉降拉裂防渗膜。地下水位偏高的区域，需在塘底铺设碎石盲沟与导排系统，降低地下水对膜体的顶托力，避免出现膜体鼓包、焊缝撕裂问题。膜材铺设从坡顶向塘底顺势展开，预留 8%-10% 的伸缩余量，大于常规储液池，适配地基沉降与温度变化带来的大幅形变；边坡顶部将膜体嵌入锚固沟，用 C20 混凝土回填压实，坡顶设置截水沟，拦截坡面径流，防止雨水冲刷带矿渣进入塘体磨损膜面。焊接采用双轨热熔焊接工艺，焊缝有效宽度不小于 15mm，比常规标准加宽，提升抗拉与抗渗能力；焊接速度适当放慢，确保焊缝融合充分；阴阳角、进出水口、排泥口等应力集中部位采用挤出焊多层补焊加固。施工完成后对塘底膜面进行全面保护，避免后续设备安装损伤膜体。

三、工程验收与日常运维管理要点
厌氧发酵塘防渗工程完工后需严格履行双重验收程序，所有焊缝逐一采用充气检测法检验，压力 0.25MPa，稳压 2 分钟压力下降率不超过 8% 即为合格；整体进行 72 小时闭水试验，液位下降率在允许范围内且无明显渗漏点，方可验收通过。重点检查塘底沉降区、边坡锚固段、管道穿膜处等薄弱部位，确保无渗漏隐患。

日常运维需结合平顶山地质与季节特点重点管控：每年雨季前、冻融期后各开展一次全面防渗排查，重点监测塘底不均匀沉降区域的膜面与焊缝状态，发现局部拉裂、脱焊及时修补；汛期加强水位调控，避免水位骤升骤降加大膜体应力。定期清理塘面浮渣与塘底沉泥，减少腐蚀与磨损；厌氧塘排泥作业时避免吸泥口直接接触膜面，采用悬空抽吸方式，防止吸穿膜体。日常禁止在塘边堆放重物、行走作业，避免增加边坡荷载；每半年对锚固系统与导排系统进行一次检查，保持稳固通畅。建立运维台账，记录沉降监测、渗漏检测、修补维护情况，保障厌氧塘长期稳定运行。
