HDPE 土工膜管道穿膜防渗节点施工技术与验收标准

管道穿膜部位是 HDPE 土工膜防渗工程的核心薄弱节点，也是渗漏高发区。行业数据显示，猪场防渗工程中约 40% 的渗漏故障源于管道穿膜部位处理不当。猪场粪污池、黑膜沼气池、氧化塘、洗消废水池等设施涉及进水管、出水管、排渣管、导气管等多种管道穿越防渗膜，管径差异大、受力复杂、腐蚀环境恶劣，常规简单处理极易出现缝隙渗漏、膜体撕裂、腐蚀失效等问题。掌握标准化的管道穿膜防渗节点施工技术，严格执行验收标准，是保障整体防渗工程密封性与使用寿命的关键技术环节。

一、管道穿膜部位常见渗漏原因与失效形式
管道穿膜节点渗漏并非单一原因导致，而是材质差异、应力作用、施工缺陷、环境腐蚀多因素共同作用的结果，核心失效形式集中在四类。
第一是界面密封失效。HDPE 土工膜与金属管、PVC 管等异质管道材质不同，热胀冷缩系数差异大，四季温度变化下接触面产生分离缝隙；同时粪污、沼气中的腐蚀性介质渗入缝隙，加速密封材料老化，最终形成渗漏通道。
第二是应力集中撕裂。管道受地基沉降、水流冲击、水压作用产生位移，对膜体洞口形成持续拉扯力，洞口边缘应力集中，超出膜材抗拉强度后出现环形撕裂，渗漏快速扩大。这是猪场池底排渣管、边坡进水管最常见的失效形式。
第三是焊接融合不良。施工中洞口裁切不规则、膜面打磨不彻底、焊接温度与速度控制不当，导致膜材与管道之间焊接融合不充分，存在虚焊、气孔、缝隙，在水压作用下逐步渗漏。
第四是腐蚀与磨损失效。粪污管道内的泥沙、渣屑持续冲刷磨损管口密封部位；沼气中的硫化氢、水汽腐蚀焊接节点，导致焊缝脆化、密封失效，尤其黑膜沼气池的导气管道腐蚀风险最高。

二、管道穿膜防渗的材料选型要求
节点材料选型需遵循同材质优先、耐腐蚀、强补强的原则，所有主材性能需符合 GB/T 17643-2011《土工合成材料 聚乙烯土工膜》国家标准。
防渗膜材：洞口补强用膜与主体防渗膜采用同材质、同厚度的全新料 HDPE 土工膜，保证焊接相容性与强度一致，严禁使用不同材质、回收料膜进行补强。
管道材质：优先选用 HDPE 材质管道，与土工膜同材质可直接热熔焊接，密封效果最佳；必须使用钢管、PVC 管等异质管道时，需采用法兰连接或过渡接头形式，严禁异质材料直接焊接。
焊接与密封材料：采用与母材匹配的 HDPE 专用挤出焊条，焊缝强度不低于母材强度；异质管道采用耐腐橡胶密封垫、耐候密封胶辅助密封，密封材料需耐受粪污酸碱腐蚀与温度变化。
补强与固定材料：配套 HDPE 补强膜片、镀锌紧固法兰、混凝土支墩等，分散洞口应力、固定管道位移，减少节点受力。

三、两类主流工艺的标准化施工流程
针对不同材质管道，采用对应的标准化施工工艺，保障节点防渗效果。
1. 挤出焊包覆法（HDPE 管道专用）
适用于 HDPE 材质的进水管、出水管、排渣管等，是密封性最好的工艺形式。
洞口裁切：按管道外径裁切膜体洞口，洞口直径比管道外径大 20-30mm，预留变形余量；洞口边缘修剪光滑，无毛刺、裂口，避免应力集中。
管道定位：管道垂直穿过膜体，居中布置，调整好标高与角度后临时固定；管道穿膜段表面打磨粗糙，打磨长度超出膜面两侧各 50mm 以上，去除氧化层。

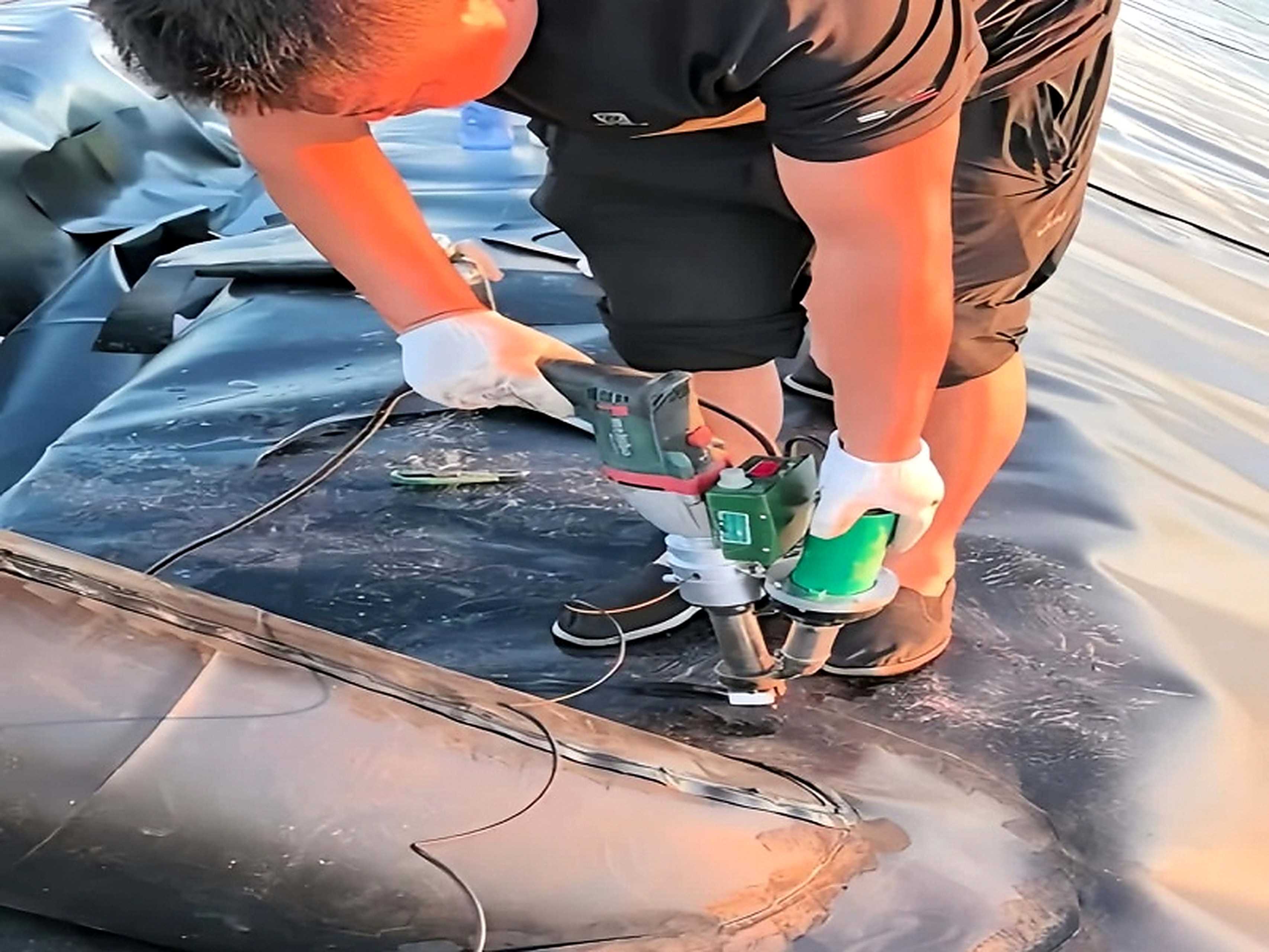

底层密封焊：采用挤出焊枪沿管道与膜体交接处圆周焊接，焊料完全填充缝隙，形成第一道密封环；焊接从底部向上进行，避免气泡残留。
包覆补强：裁剪环形补强膜片，内径与管道外径一致，外径超出洞口边缘 150mm 以上；将补强片套入管道，与基面膜体采用双轨热熔焊接，形成第二道密封。
面层加强焊：补强片内圈与管道交接处再次采用挤出焊环绕密封，形成双重密封结构；焊后趁热压平焊缝，排除气泡。
冷却整形：自然冷却不少于 30 分钟，冷却过程中禁止扰动管道与膜体；冷却后修整焊缝飞边，检查外观质量。
2. 法兰压紧法（异质管道专用）
适用于钢管、PVC 管等无法与 HDPE 膜直接焊接的管道，依靠机械压紧实现密封。
预埋法兰：管道端部预埋钢制法兰盘，法兰面与膜体平面平行，法兰位置精准固定。
膜体开孔固定：膜体按法兰内径裁切洞口，套入管道后贴合法兰面；膜体与法兰接触面打胶密封，采用压条将膜体压紧固定在法兰上。
密封压紧：法兰之间放置耐腐橡胶密封垫，对称均匀拧紧螺栓，压紧力适中，避免压裂膜体。
外围补强：法兰外侧膜体上焊接环形补强膜片，覆盖法兰与膜体的交接部位，形成外围辅助密封。
防腐处理：金属法兰与螺栓表面做防腐处理，涂刷防腐沥青漆或包裹防腐胶带，避免锈蚀失效。

四、节点应力释放与补强措施
管道位移与应力集中是节点失效的核心诱因，需通过专项措施释放应力、补强节点。
管道支墩固定：穿膜部位两侧设置混凝土支墩固定管道，支墩间距不大于 2 米，避免管道沉降、位移、振动拉扯膜体洞口。
柔性接头过渡：管道穿膜前设置柔性伸缩接头，吸收地基沉降与温度变形产生的位移，避免应力直接传递到防渗膜节点。
洞口应力分散：洞口四周焊接方形或圆形补强膜片，补强范围超出洞口边缘 150mm 以上，将洞口集中应力分散到大面积膜体上。
膜体预留余量：洞口周边膜材预留 3%-5% 的松弛量，避免膜体受拉时洞口边缘应力集中。

五、质量验收标准与检测方法
管道穿膜节点属于关键隐蔽工程，必须逐项验收，合格后方可进入下一道工序。
外观验收：焊缝表面平整光滑、无气泡、无漏焊、无烧焦、无裂纹；法兰压紧均匀，密封垫无偏移、无破损；洞口边缘无裂口、无拉伸变形。
充气检测：沼气池导气管等有气密性要求的节点，采用充气法检测，压力 0.2MPa，稳压 5 分钟压力下降率不超过 5% 为合格。
闭水试验：整体池体闭水试验中，重点观察所有穿膜节点，持续观察 24 小时，无渗水、滴漏即为合格。
强度要求：节点焊接强度不低于母材强度的 80%，补强后节点整体抗拉强度不低于主体膜体强度。

六、猪场防渗场景的专项注意事项
结合猪场各类管道的工况特点，针对性优化节点处理。
粪污排渣管：易磨损、易堵塞，管内增设耐磨衬套，节点下游设清掏口；定期疏通检查，避免渣块淤积磨损管口。
沼气池导气管：气密性要求高，采用双道密封结构，定期做气密性检测；节点做防腐处理，抵御沼气腐蚀。
池底管道：受水压与沉降力大，增设加强支墩与双层补强；避免管道直接压在膜体上，设置垫层分散压力。
季节性管控：每年冬夏温差最大时段前后，专项检查节点密封状态，及时处理热胀冷缩产生的缝隙；冻融期结束后全面排查焊缝脆化情况。
